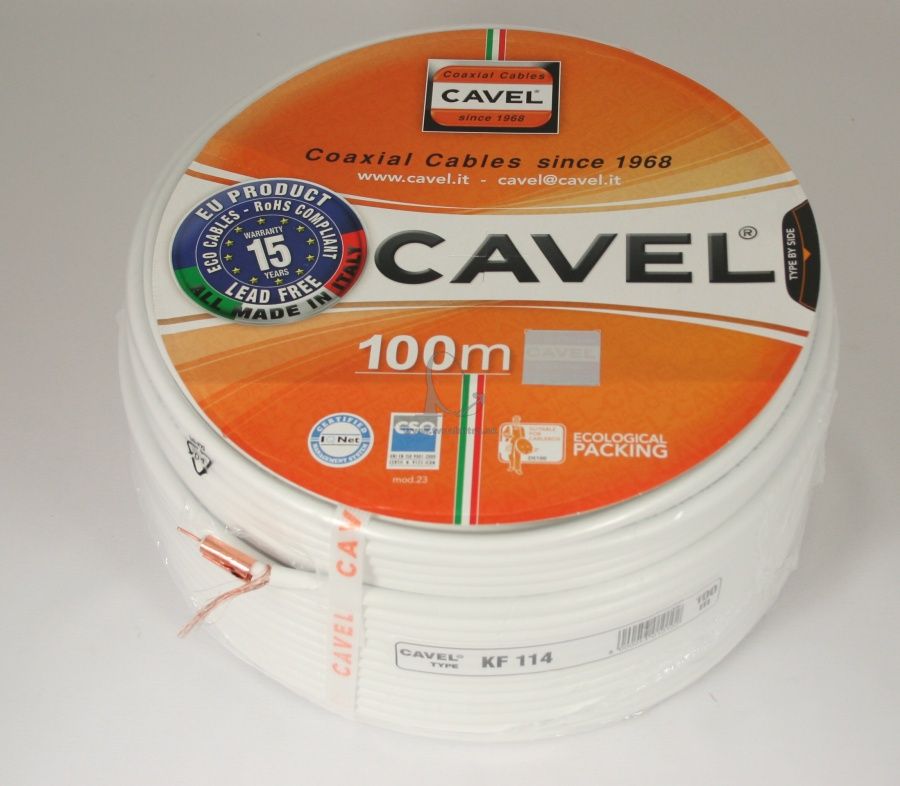

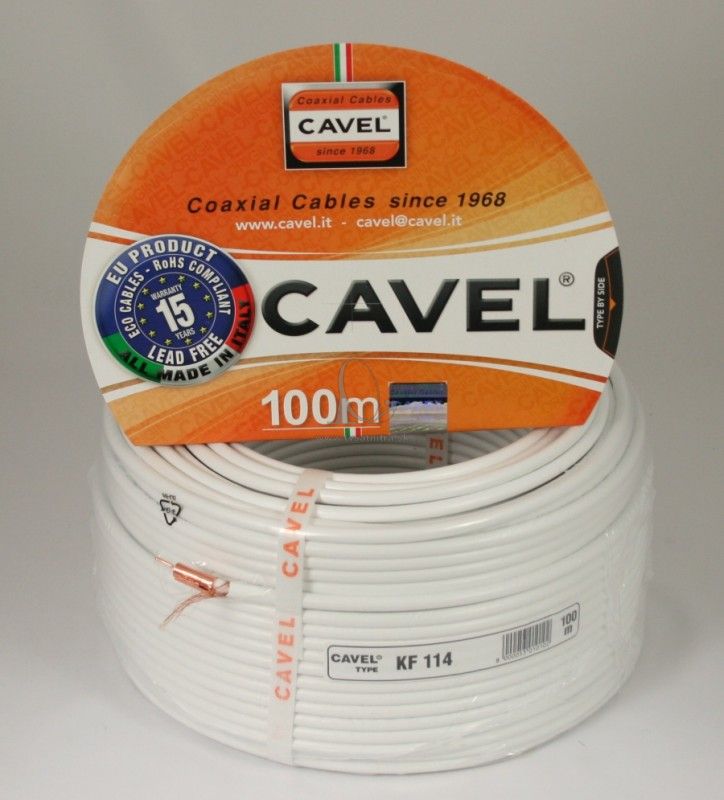

Koaxiálny kabel Cavel KF114 celomeď
- Obj. čislo: TVSNR-00566
Koaxiálny kabel Cavel KF114 celomeď cena za 1meter. Celomedený koaxiálny kábel CAVEL KF114, penové dielektrikum, medenné opletenie, metrážovaný, .použitie až do 3GHz.
Koaxiálny kabel Cavel KF114 celomeď
Koaxiálny kabel Cavel KF114 celomeď cena za 1meter
Celomedený koaxiálny kábel CAVEL KF114, penové dielektrikum, medenné opletenie, metrážovaný, použitie až do 3GHz.
Technické parametre:
Vonkajší priemer: 6,6 mm
Priemer dielektrika: 4,8 mm
Priemer stredného vodiča: 1,13 mm
Impedancia: 75 Ohm
použitie:pre DVB-T a SAT
Odpudzujúce vodu (dielektrikum) (Jelly1)
Vonkajší plášť z polyvinylchloridu (PVC biele) bezolovnaté (PVC) Ø 0 6,60 ± 0,10 mm
Vlastnosti -
Charakteristika Impedancia (@ 200 MHz) 75,00 ± 3,00 Ohm
Kapacita (@ 1kHz) 52,00 ± 2,00 pF / m
Velocity of Propagation 85%
Vnútorný odpor jadra 18,0 Ohm / km
Vonkajší vodič odpor 22,0 Ohm / km
Odpor slučky 40,0 Ohm / km
Maximálny prúd (Irms) 8,0
Izolačné napätie plášťa (zapaľovacie test) 3,0 kV
Norm EN50117-2-4
Štrukturálne útlm (SRL)
5-470 MHz> 30 dB
470 - 1000 MHz> 28 dB
1000 - 2000 MHz> 26 dB
2000 - 3000 MHz> 22 dB
Prenosová impedancia
5 až 30 MHz 2 mOhm / m
Skríning útlm (SA)
30-1000 MHz> 75 dB
1000 - 2000 MHz> 85 dB
2000 - 3000 MHz> 75 dB
Frekvencia MHz Útlm na 100m
5 1,4
10 2,0
30 3,0
50 3,7
200 7,8
300 9,6
470 12,2
862 16,9
1000 18,4
1750 25,0
2150 28,0
2400 29,6
3000 33,5
Celomedený koaxiálny kábel CAVEL KF114, penové dielektrikum, medenné opletenie, metrážovaný, použitie až do 3GHz.
Technické parametre:
Vonkajší priemer: 6,6 mm
Priemer dielektrika: 4,8 mm
Priemer stredného vodiča: 1,13 mm
Impedancia: 75 Ohm
použitie:pre DVB-T a SAT
Odpudzujúce vodu (dielektrikum) (Jelly1)
Vonkajší plášť z polyvinylchloridu (PVC biele) bezolovnaté (PVC) Ø 0 6,60 ± 0,10 mm
Vlastnosti -
Charakteristika Impedancia (@ 200 MHz) 75,00 ± 3,00 Ohm
Kapacita (@ 1kHz) 52,00 ± 2,00 pF / m
Velocity of Propagation 85%
Vnútorný odpor jadra 18,0 Ohm / km
Vonkajší vodič odpor 22,0 Ohm / km
Odpor slučky 40,0 Ohm / km
Maximálny prúd (Irms) 8,0
Izolačné napätie plášťa (zapaľovacie test) 3,0 kV
Norm EN50117-2-4
Štrukturálne útlm (SRL)
5-470 MHz> 30 dB
470 - 1000 MHz> 28 dB
1000 - 2000 MHz> 26 dB
2000 - 3000 MHz> 22 dB
Prenosová impedancia
5 až 30 MHz 2 mOhm / m
Skríning útlm (SA)
30-1000 MHz> 75 dB
1000 - 2000 MHz> 85 dB
2000 - 3000 MHz> 75 dB
Frekvencia MHz Útlm na 100m
5 1,4
10 2,0
30 3,0
50 3,7
200 7,8
300 9,6
470 12,2
862 16,9
1000 18,4
1750 25,0
2150 28,0
2400 29,6
3000 33,5
