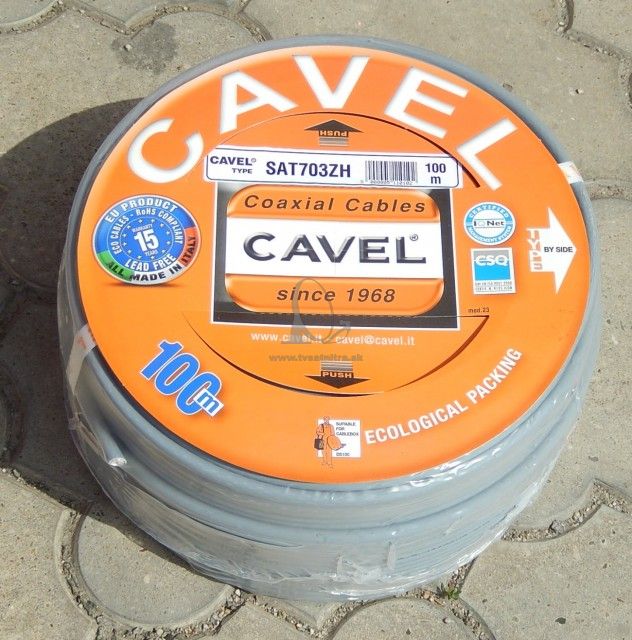

Koaxiálny kabel Cavel SAT 703ZH celomeď- bezhalogénovy kabel
- Obj. čislo: TVSNR-02061
Koaxiálny kabel Cavel SAT 703 ZH bezhalogenový celomeď cena za 1meter. Celomedený koaxiálny kábel CAVEL SAT , penové dielektrikum, medenné opletenie, metrážovaný, .použitie až do 3GHz
Koaxiálny kabel Cavel SAT 703ZH celomeď- bezhalogénovy kabel
Doplňujúce informácie
Vďaka technológii HF (halogen free) použitej pri výrobe kábla, je kábel vhodný pre inštalácie v školách alebo nemocniciach v domoch s vysokými narokmi na kvalitu
EN 50268-2:1999 - (LS - Low Smoke) - nízke emisie dymu
EN 50267-2-1:1998, EN 50267-1:1998 - (OH - Zero Halogen) - bezhalogénový
| CAVEL SAT | SAT703ZH | |
| VLASTNOSTI | ||
| Vnútorný vodič | priem. mm | 1,13 |
| materiál | Cu | |
| Dielektrikum | materiál | PEG |
| priem. mm | 4,8 | |
| Tienenie | ||
| 1. Povrch laminátovej fólie | materiál | APA |
| 2. Opletenie | % | 45 |
| Hustota opletenia | materiál | CuSn |
| priem. mm | 5,30 | |
| Vonkajší plášť | priem. mm | 6,60 |
| materiál | LSZH | |
| FYZIKÁLNE ÚDAJE | ||
| Obsah medi | kg/km | 14,5 |
| Váha kábla | kg/km | 40,5 |
| Min. rádius ohybu: | ||
| samostatný / opakované ohyby | mm | 35/70 |
| Max. pevnosť v ťahu | N | 150 |
| ELEKTRICKÉ ÚDAJE | ||
| Impedancia | Ohm | 75±3 |
| Kapacita | pF/m | 52±2 |
| Velocity ratio | % | 85 |
| Útlm (pri 20 ° C) | ||
| 5 MHz | dB/100m | 1,6 |
| pri 10 MHz | dB/100m | 2,1 |
| pri 30 MHz | dB/100m | 3,2 |
| pri 50 MHz | dB/100m | 4,1 |
| pri 200 MHz | dB/100m | 7,9 |
| pri 300 MHz | dB/100m | 9,8 |
| pri 470 MHz | dB/100m | 12,4 |
| pri 862 MHz | dB/100m | 17,1 |
| pri 1000 MHz | dB/100m | 18,5 |
| pri 1750 MHz | dB/100m | 24,9 |
| pri 2150 MHz | dB/100m | 27,9 |
| pri 2400 MHz | dB/100m | 29,6 |
| pri 3000 MHz | dB/100m | 33,4 |
| Štrukturálny Spätný Útlm (SRL) | ||
| pre 5 - 470 MHz | dB | > 30 |
| pre 470 - 1000 MHz | dB | > 28 |
| pre 1000 - 2000 MHz | dB | > 26 |
| pre 2000 - 3000 MHz | dB | > 22 |
| Tienenie (SA) | trieda | B |
| pre 5 - 30 MHz (Tl) | mΩ/m | < 15 |
| pre 30-1000 MHz | dB | > 80 |
| pre 1000 - 2000 MHz | dB | > 80 |
| pre 2000 - 3000 MHz | dB | > 70 |
| DC rezistancia: vnútorná / vonkajšia | Ohm/km | 18/22 |
| Odpor | Ohm/km | 40 |
| Izolačné napätie plášťa | kV | 3 |
| Max. prúd | A | 8 |
| Špecifikácia podľa normy | EN50117 | 2-5 |
| ŠTANDARD BALENIA | ||
| Druh balenia | zvitok zvitok | |
| Dĺžka jednotlivého balenia | m | 100 250 |
| Množstvo v krabici | m | 600 500 |
| Označenie balenia | S100M S250L | |
| Vhodné pre CABLEBOX | typ | DS100 DS250 |
