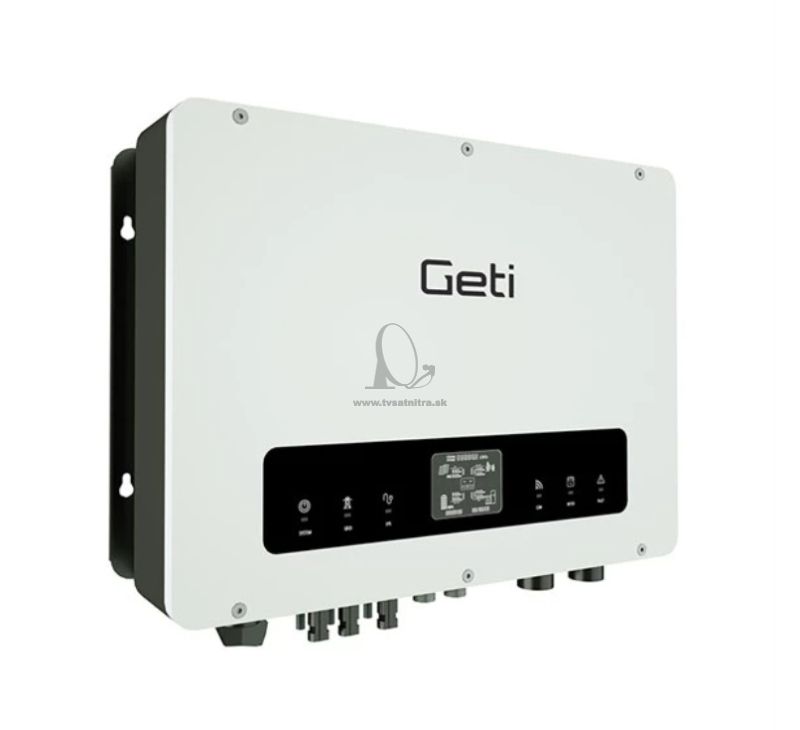

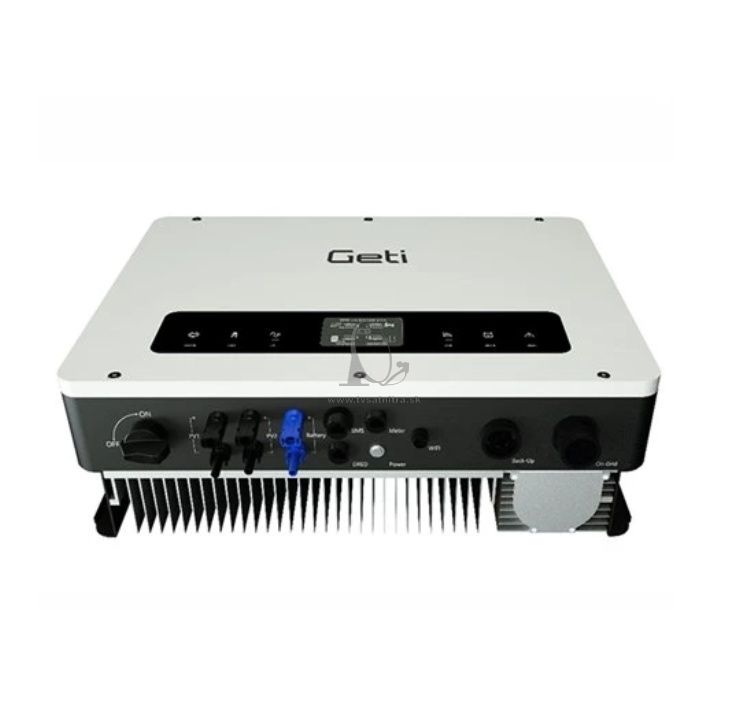

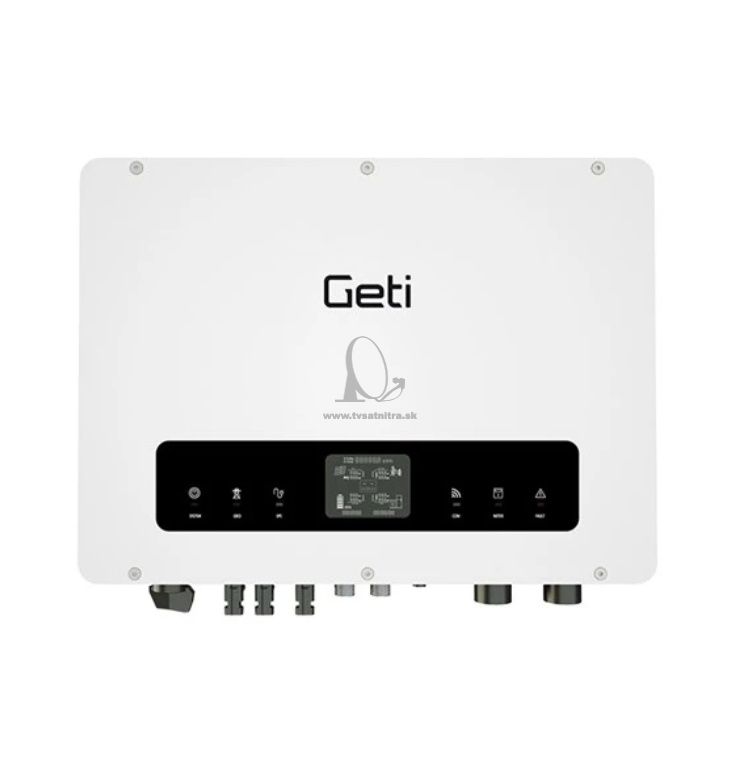

Hybridný menič 10kW Geti GF-I10H3
- Obj. čislo: TVSNR-030892
- značka: GETI
Hybridný trojfázový menič Geti GF-I10H3 je vlastne 4v1 zariadenie s tymito prevadzkami- ostrovny- hybridny-UPS-dvojtarifny. Kombinuje solárny regulátor, striedač a riadiacu jednotku, čo v spojení s batériovým úložiskom vytvorí ucelený solárny systém, presne navrhnutý pre slovenské domácnosti.
Hybridný menič 10kW Geti GF-I10H3
Hybridný trojfázový menič Geti GF-I10H3 je kompletné zariadenie umožňujúce veľmi jednoduchú inštaláciu fotovoltaickej elektrárne. Kombinuje solárny regulátor, striedač a riadiacu jednotku, čo v spojení s batériovým úložiskom GETI UHB1024 vytvorí ucelený solárny systém s kapacitou 10,24 kWh , presne navrhnutý pre slovenské domácnosti. Pracuje v hybridnom režime, teda vyrobenú energiu zo solárnych panelov dodáva priamo záťaži, a prebytok ukladá do batériového systému, alebo z neho naopak energiu čerpá na vykrytie poklesu výkonu panelov. Akonáhle ani batérie nie sú schopné plne vykryť spotrebu, chýbajúcu energiu striedač čerpá z distribučnej siete.
Ako vhodný batériový systém odporúčame zakúpiť model UHB1024 nižšie v príslušenstve.
Parametre produktu:
- možnosť hybridného zapojenia so sieťou, alebo ostrovnej prevádzky bez siete
- integrovaný MPPT regulátor a výkonný 10 kW striedač
- trojfázový asymetrický výstup
- obmedzenie alebo úplné zastavenie prietokov
- prehľadný displej so štatistikou prevádzky
- režim prevádzky je možné podrobne konfigurovať
- voliteľná priorita napájania a nabíjania batérií (solár/sieť)
- ľahký monitoring pomocou aplikácie
- zvukové aj svetelné upozornenie chybového stavu
Technické parametre:
Fotovoltaický vstup
- max. výkon panelov: 15000 W
- max. napätie panelov: 1000V DC
- rozsah napätia MPPT: 200 – 850V DC
- max. prúd jedného stringu: 13 A
- počet vstupných stringov: 2
- počet MPPT trackerov: 2
Batériový vstup
- typ batérie: Li-Ion
- rozsah napätia batérie: 180 – 650V
- max. nabíjací/vybíjací prúd: 25/25A
- riadenie nabíjania Li-Ion batérie: automatické prispôsobenie k BMS
AC výstup
- menovitý výkon: 10000 VA
- špičkový výkon: 11000 VA
- max. výstupný prúd: 17 A
- charakteristika výstupu: 400V AC 50 Hz / 350V AC 60 Hz
- frekvenčný rozsah výstupu: 45 – 55 Hz (280 – 490V AC)
- účinník: 0,8
- harmonický faktor: < 3%
- typ siete: 3W/N/PE
- asymetrický výstup: 0 – 100%
AC výstup záložný
- max. špičkový výkon: 10000 VA
- menovité výstupné napätie: 400 / 380 V AC
- menovitá výstupná frekvencia: 50 / 60 Hz
- odchýlka napätia pri lineárnej záťaži: < 3%
Účinnosť
- max. účinnosť meniča: 98,2%
- európska účinnosť: 97,5%
- účinnosť MPPT regulátora: 99,9%
Ochrany a zabezpečenie
- DC prepólovanie: áno
- DC istič: áno
- DC / AC prepäťová ochrana (SPD): áno
- detekcia unikajúceho prúdu: áno
- detekcia izolačného odporu: áno
- prúdový chránič: áno
- ochrana proti skratu na výstupe: áno
- ochrana proti prepólovaniu batérie: áno
Ostatné parametre
- rozmery: 548 x 444 x 184 mm
- hmotnosť: 27 kg
- rozsah prevádzkovej teploty: -25 až +60°C
- stupeň krytia: IP65
- typ chladenia: pasívny prúdiacim vzduchom
- prevedenie: beztransformátorové
- displej: LDC
- vlhkosť: 0 – 95%
- komunikácia: GPRS / Wi-Fi
- komunikácia s BMS: CAN / RS485
- komunikácia s elektromerom: R485
- certifikácia: CQC, VDE-AR-N4105, VDE0126-1-1, AS4777, IEC61727, IEC62116
