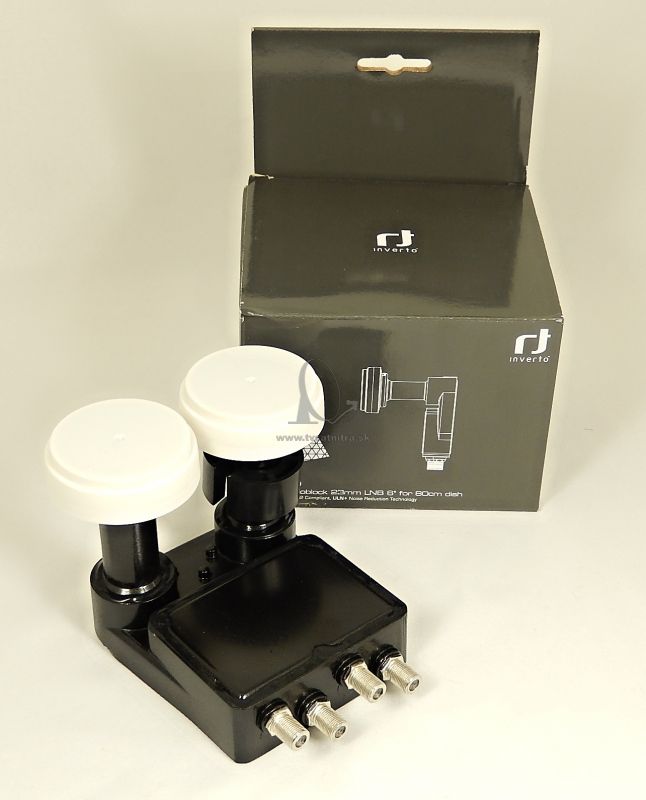

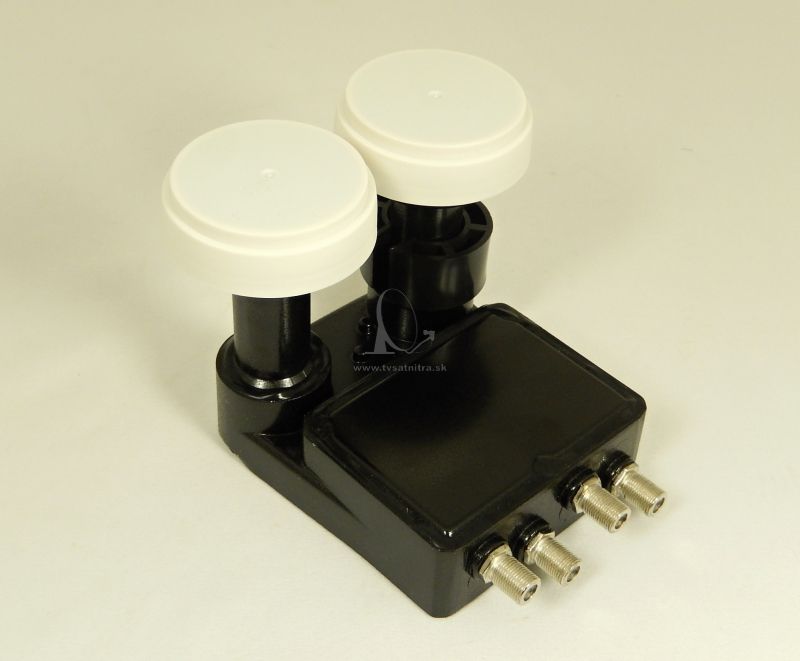

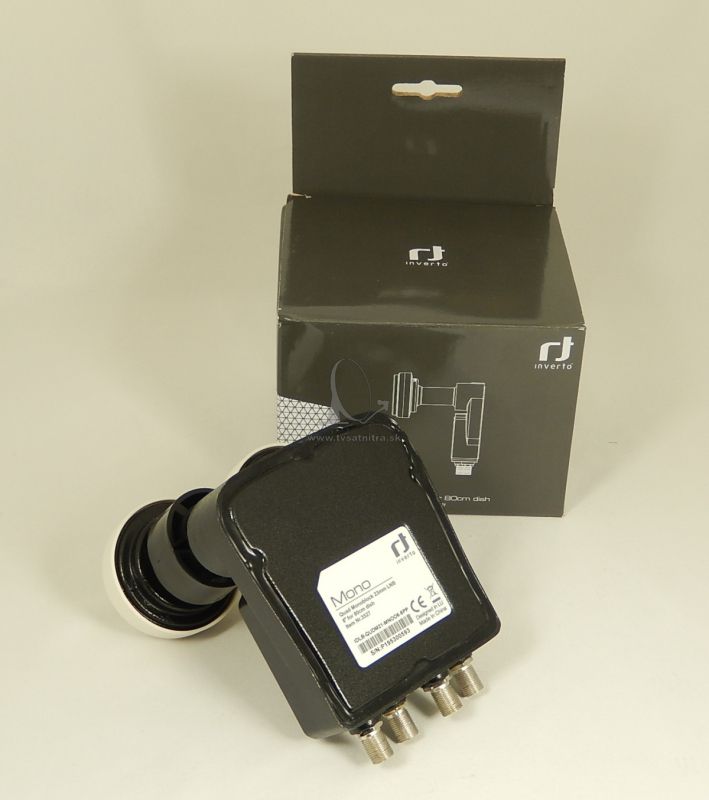

LNB INVERTO Monoblock Quad 6° stupnov
- Obj. čislo: TVSNR-030451

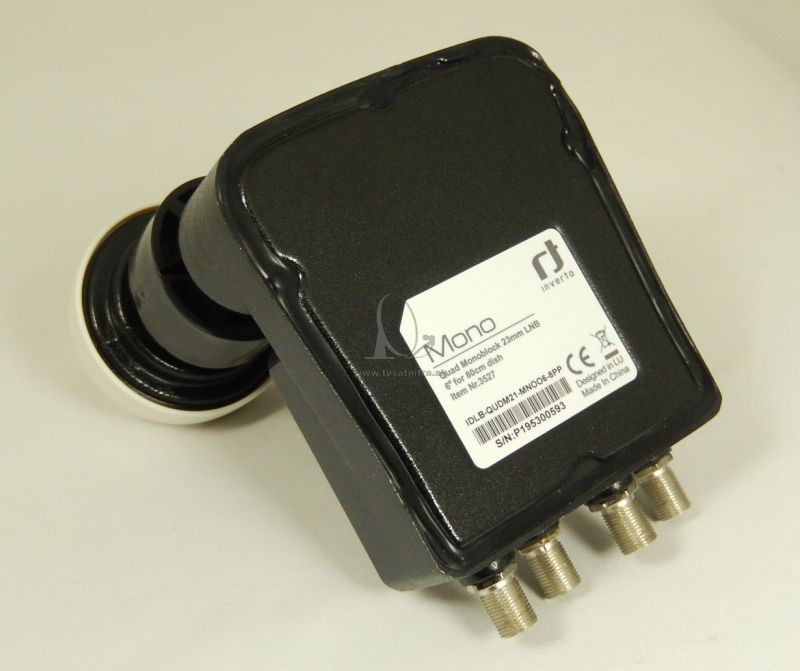

LNB INVERTO Monoblock Quad 6° stupnov až pre 4 satelitné prijímače a pre príjem z dvoch družíc na nezávysle sledovanie . Part No. IDLB-QUDM21-MNOO6-8PP
- Konventory
- Monoblock pre 4 TV
LNB INVERTO Monoblock Quad 6° stupnov
LNB INVERTO Monoblock Quad 6° stupnov až pre 4 satelitné prijímače a pre príjem z dvoch družíc na nezávysle sledovanie . Part No. IDLB-QUDM21-MNOO6-8PP
Parametre
Konventory | Monoblock pre 4 TV |
---|
Doplňujúce informácie
Tento LNB INVERTO Monoblock Quad 6° stupnov
ktorý je špeciálne navrhnutý pre európske trhy HDTV , umožňuje duálny satelitný príjem. Môže byť použitý na príjem satelitného vysielania (na 80 cm anténe ale aj na 100 cm anténe ) z akýchkoľvek dvoch satelitov s odstupom 6 °. Toto LNB umožňuje distribúciu signálu na maximálne štyri set top boxy s jednoduchým tunerom (alebo dva STB s dvojitým tunerom). Je optimalizovaný pre prenosy vo vysokom rozlíšení a poskytuje vynikajúci výkon v rámci šumového čísla. Tento LNB je navrhnutý tak, aby spĺňal prísne špecifikácie a bol vyrobený podľa najvyšších štandardov kvality v odbore, a je ideálnym riešením pre príjem satelitného vysielania v celej Európe.
LNB Monoblock Quad Inverto 6°
Základné vlastnosti
- Nízkofázový hluk, kompatibilný s DVBS2 (HDTV)
- Nízka hlučnosť (0,2 dB)
- Nízka spotreba energie
- Veľmi vysoká izolácia krížovej polarizácie
- Veľmi vysoká frekvenčná stabilita
Technické špecifikácie
- Nízkofrekvenčný rozsah vstupnej frekvencie: 10,7 GHz ~ 11,7 GHz
- Nízkofrekvenčný rozsah výstupnej frekvencie: 950 MHz ~ 1950 MHz
- Nízkopásmová frekvencia LO: 9,75 GHz
- Vysokofrekvenčný rozsah vstupnej frekvencie: 11,7 GHz ~ 12,75 GHz
- Vysokofrekvenčný rozsah výstupnej frekvencie: 1100 MHz ~ 2150 MHz
- Vysokofrekvenčná LO frekvencia: 10,6 GHz
- Hluková hodnota: 0,2 dB typ. (Max. 0,7 dB)
- LO teplotný posun: ± 3,0 MHz Max.
- Počiatočná presnosť LO pri 25 ° C ± 1,0 MHz Max.
- LO fázový šum pri max. 10 kHz -90 dBc / Hz.
- Zisk konverzie: 50 dB ~ 65 dB
- Zvlnenie zisku (nad šírkou pásma 26 MHz): ± 0,75 dB
- Zmena zisku (v celom pásme): ± 4 dB max.
- Odmietnutie obrazu: 40 dB min.
- 1 dB kompresný bod (@ výstup): 0,0 dBm min.
Ovládanie
- Výber satelitu A / B / C / D DiSEqC 1.0: (So A * = Hotbird 13 ° východne, So B = ASTRA 19,2 ° východne)
-
Main Features
- Low Phase Noise, DVBS2 (HDTV) compliant
- Low Noise Figure (0.2 dB)
- Low Power Consumption
- Very high Cross Polarization Isolation
- Very high Frequency Stability
-
Technical specifications Low band input frequency range 10.7 GHz ~ 11.7 GHz Low band output frequency range 950 MHz ~ 1950 MHz Low band LO frequency 9.75 GHz High band input frequency range 11.7 GHz ~ 12.75 GHz High band output frequency range 1100 MHz ~ 2150 MHz High band LO frequency 10.6 GHz Noise figure 0.2 dB typ. (0.7 dB max.) LO temperature drift ±3.0 MHz Max. LO initial accuracy ±1.0 MHz Max. LO phase noise @ 10 kHz -90 dBc / Hz max. Conversion gain 50 dB ~ 65 dB Gain ripple (over 26 MHz bandwidth) ±0.75 dB Gain variation (over full band) ±4 dB max. Image rejection 40 dB min. 1 dB compression point (@ output) 0.0 dBm min. Control, Satellite A/B/C/D Selection DiSEqC 1.0 (Sat A* = Hotbird 13° East, Sat B = ASTRA 19.2° East)
* Default Satellite ReceptionCross polarization isolation 22 dB min. Output VSWR 2.5 : 1 In band spurious level -60 dBm max. Current consumption 250 mA max. @ 11 V ~ 20 V Operating temperature -30 °C ~ +60 °C Output impedance 75 Ω Output connector type F-Type (female) Recommended Dish Size 75 ~ 85 cm (F/D = 0.6) Weight 485 g
