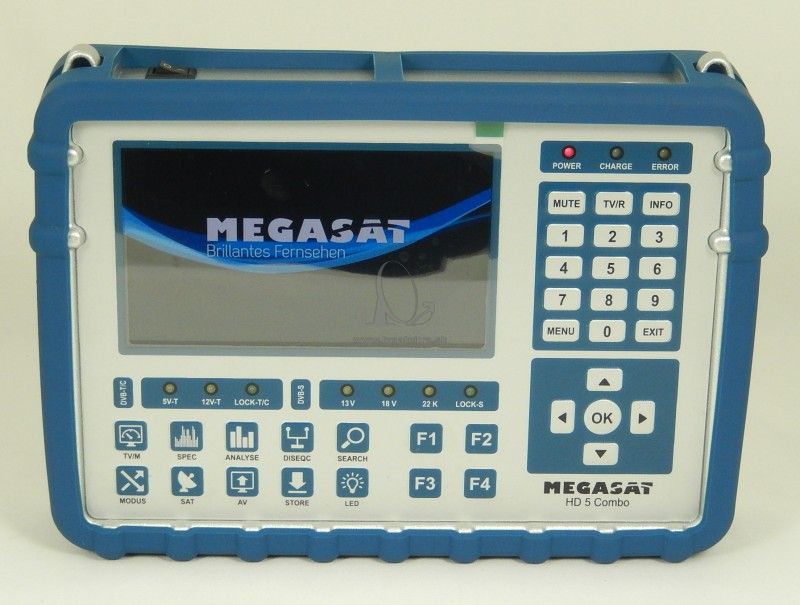

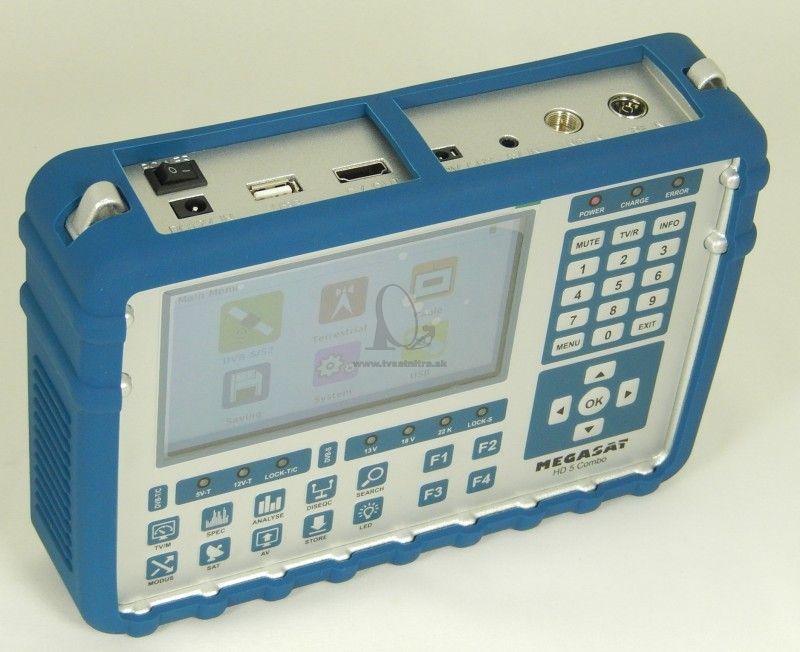

Merací pristroj MEGASAT HD5 Combo

Pomocou satelitného merača HD 5 Combo je možné merať všetky TV signály. Poskytuje presné merania satelitnej, káblovej a pozemnej televízie (vrátane DVB-T2 HD).

Pri meraní DVB-S2X je možné tiež merať frekvencie UHD. Kompletný kryt sa skladá z robustného a kvalitného hliníka, v ktorom bol zabudovaný 5-palcový farebný displej AMOLED.

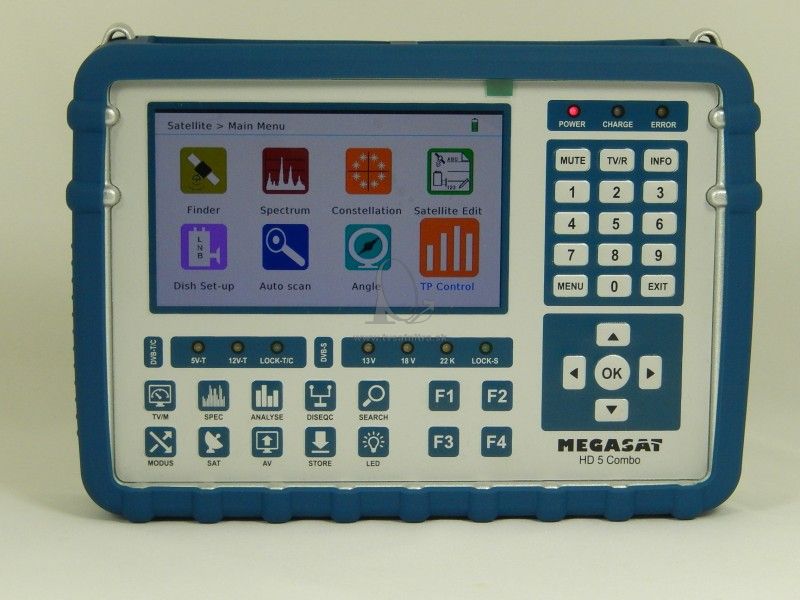

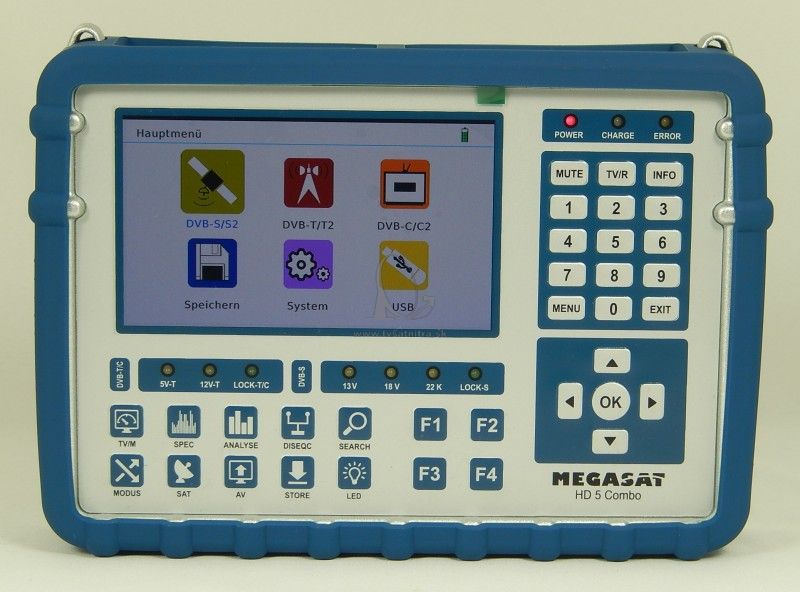

Ako malé zvýraznenie je na zadnej strane puzdra inštalované LED svetlo . Meraci prístroj je s jasným a jasne štruktúrovaným menu. Všetky funkcie na meranie sú ľahko dostupné. Aby bolo možné otestovať obraz v režime TV naživo, meradlo ponúka integrovaný prijímač.

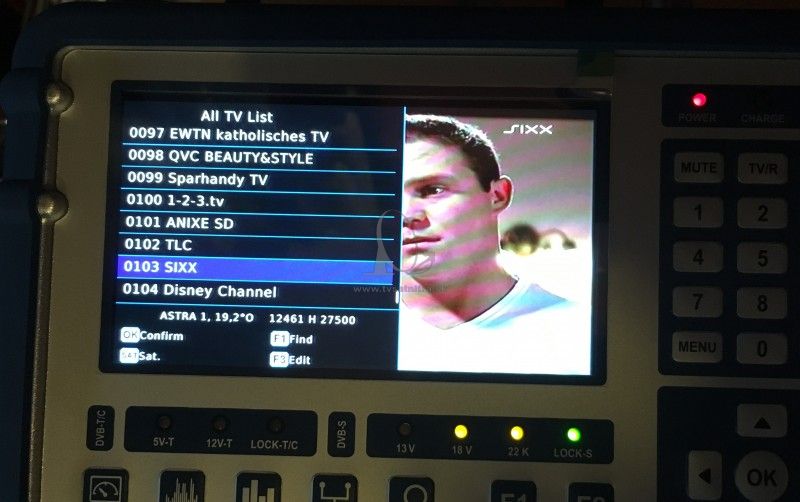

Je možné prijímať všetky digitálne programy v režime SD a HD. Navyše je predinštalovaný zoznam kníh s najbežnejšími programami, ktorý môže byť individuálne prispôsobený vašim potrebám. Ak sa kanály alebo frekvencie menia, môžu byť vyhľadávané cez menu. Na posúdenie signálu satelitného systému a na analýzu možných chýb prijímania používajte analýzu spektra bežiacu v reálnom čase.

Prostredníctvom neustále aktualizovaného znázornenia diagramu sa spektrum okamžite mení. Konštelačná analýza ponúka ďalšie posúdenie satelitného príjmu, aby sa vyhodnotil signál a odstránili zdroje chyby. Okrem toho môžu byť na displeji zobrazené ďalšie namerané údaje, ako sú dBm, CNR, BER.

Automatická detekcia satelitov NIT vám okamžite zobrazuje, na ktorej družici ste. Integrovaná batéria ponúka až 4 hodiny prevádzky. Nabíja sa obyčajným napájaním 230V alebo adaptérom na nabíjanie do auta. Priložená ochranná objímka s nosnými popruhmi chráni merač pred nečistotami a striekajúcou vodou.

Uložte údaje o meraní na pamäťovú kartu USB a analyzujte ju neskôr. Zoznam programov je možné exportovať aj cez USB a môžu byť nainštalované budúce aktualizácie firmvéru.

Všeobecné charakteristiky
5 palcov (12,7 cm) AMOLED farebný displej
Meranie všetkých typov príjmu (DVB-S / -S2 / -S2X / -C / -C2 / -T / -T2 H.264 a H.265 / HEVC)

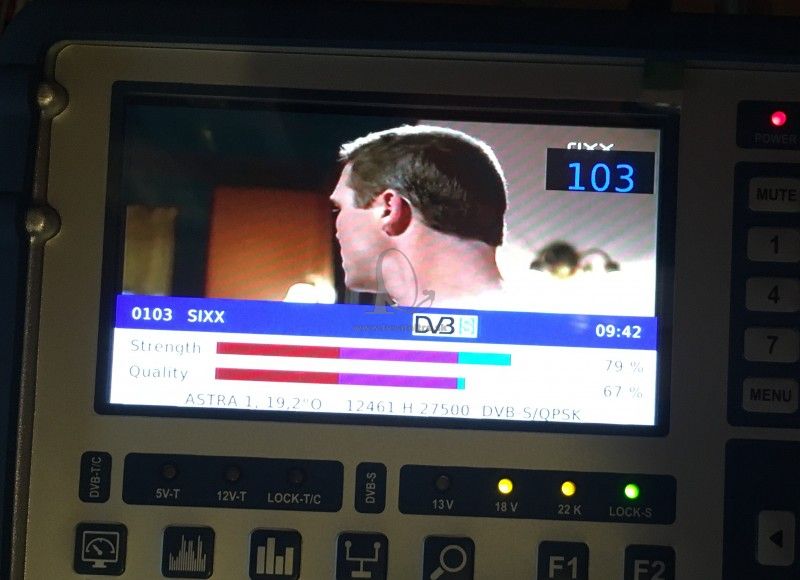

Prehrávanie živých FTA staníc
Video dekódovanie: MPEG4, MPEG4-AVC / H.264 a H.265 / HEVC, Hieg Tier @ 4.1, MGEP2 ISO / IEC 13818-2 MP @ HL / ML
Audio dekódovanie: MPEG1, MPEG2 ISO / IEC 13818-3 vrstva I a II
Integrované reproduktory
Li-Ion batéria (7,4 V / 5000 mA / h) s funkciou rýchleho nabíjania
LED svetlo na zadnej strane na meranie aj pri slabom osvetlení
Vysokokvalitné puzdro z hliníka
Port USB pre aktualizáciu firmvéru a ukladanie údajov o meraní, zoznam programov, ...
Napájanie: AC 100-240 V / DC 12 V, 2 A
Napätie antény: 5 V / 12 V (max. 200 mA)
DVB-S / S2 / S2X
Frekvenčný rozsah DVB-S: 950 - 2150 MHz
DVB-S LNB Napätie: 13/18 V, max. 300 mA
Výkon LNB DVB-S: Hodnotenie výkonu LNB (mA)
Rozsah úrovní DVB-S: 35 ~ 90 dBμV
Vstupný odpor: 75 Ω
Meranie signálov Ultra HD
Unicable I & II (EN 50494 / EN 50607)
DiSEqC 1.0 / 1.1 / 1.2 / USALS (automatická detekcia DiSEqC 1.0)

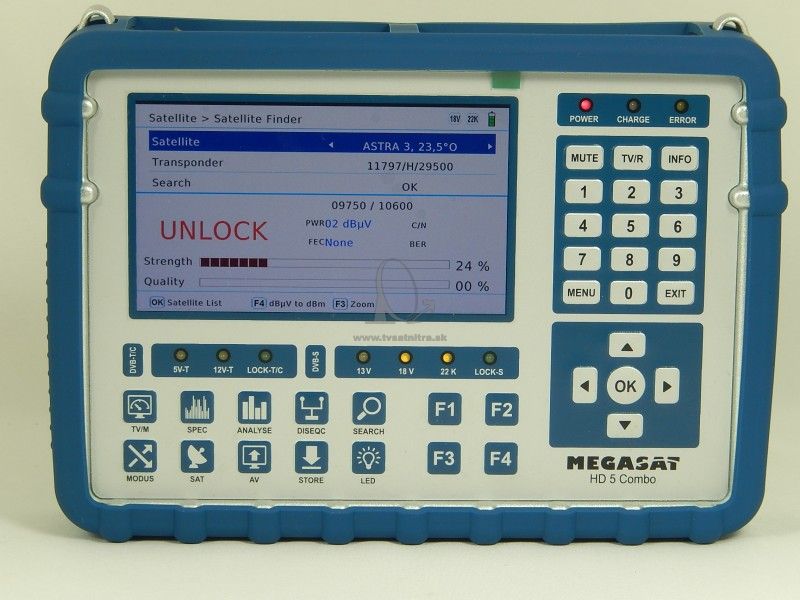

Automatická detekcia satelitov (NIT)
Výpočet uhla natočenia a sklonu antény
Režim vyhľadávania: Automatický, Manuálny, Blindscan
Ochrana proti skratu LNB s LED displejom

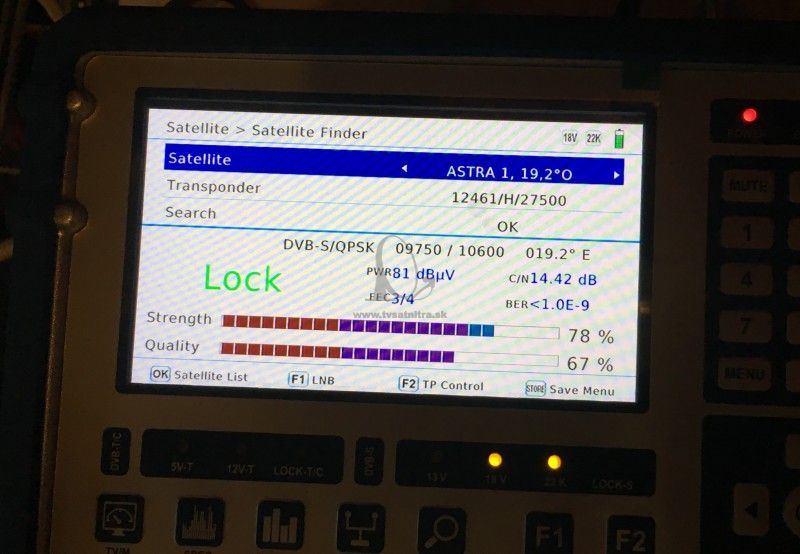

Zobrazenie sily a kvality signálu, dBm, CNR, BER
Analýza spektra a konštelácie
Identifikácia káblov na LNB Quattro (kontrola transpondérov)

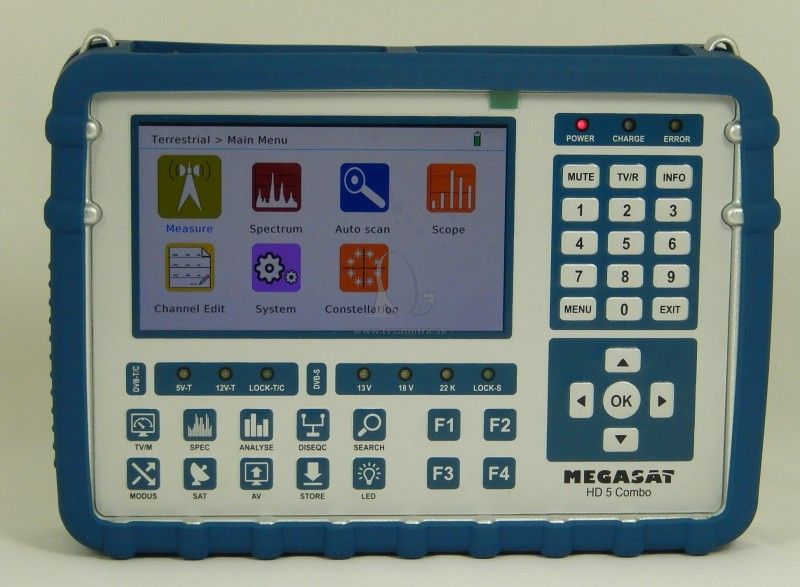

DVB-T / T2
Frekvenčný rozsah: 44 - 870 MHz
Rozsah úrovní: 30 ~ -100 dBμV
Sila signálu / zobrazenie kvality, BER, PER, CNR
Analýza spektra a konštelácie
Automatická identifikácia signálu
Kódová rýchlosť: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
Kódová rýchlosť: DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Modulácia DVB-T: QPSK, 16 QAM, 64 QAM
Modulácia DVB-T2: QPSK, 16QAM, 64QAM, 256QAM
Šírka pásma DVB-T: 6, 7 a 8 MHz
Šírka pásma DVB-T2: 1,7, 6, 7 a 8 MHz
DVB-C / C2
Frekvenčný rozsah: 44 - 870 MHz
Rozsah úrovní: 30 ~ -100 dBμV
Zobrazenie intenzity a kvality signálu, BER, PER, CNR, symbolová rýchlosť
Analýza spektra a konštelácie
Zobrazenie naklonenia
Modulácia DVB-C: 16 QAM až 256 QAM
Modulácia DVB-C2: 16 QAM až 4096 QAM
Rozsah vstupnej úrovne RF: 30 ~ 100 dbμV

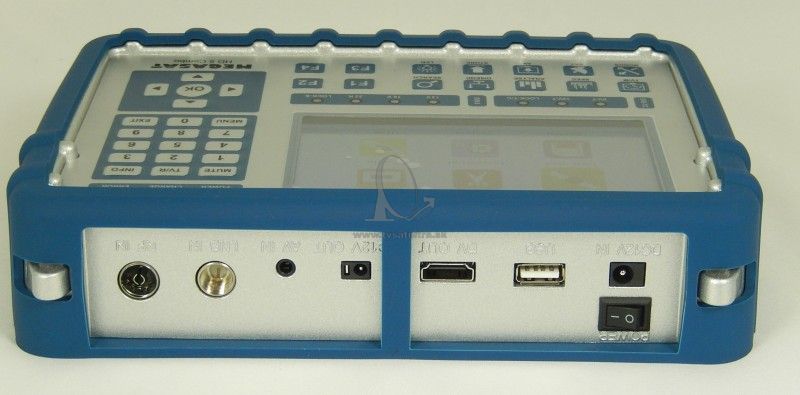

Možnost pripojenia
1x USB
1x výstup DV
1x audio / video vstup (konektor 3,5 mm)
1x 12 voltový výstup (pre externé zariadenia)
1x konektor F (pre DVB-S / S2 / S2X)
1x RF pripojenie (pre DVB-T / T2 a DVB-C / C2)

Merací prístroj HD 5 Combo
popruh
Taška na prenášanie s popruhom na prenášanie
Silikónový ochranný kryt
230 V sieťová nabíjačka
12 V nabíjačka do auta
Kábel adaptéra 12 voltov
Audio / Video adaptér
F koaxiálny
