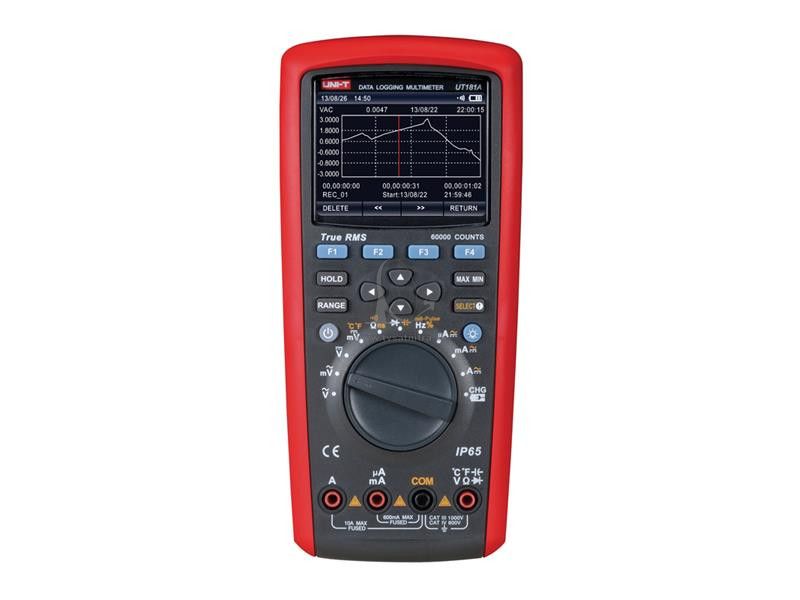

Multimeter UNI-T UT181A

Multimeter UNI-T UT181A
Multimeter UNI-T UT181A je inteligentný ručný multimeter s automatickým alebo ručným prepínaním rozsahov, ktorý meria hodnoty efektívne (RMS), maximálne, minimálne alebo priemerné. Prístroj sa radí do vyššej triedy, vyniká kvalitným prevedením a spoľahlivosťou a je vhodný aj pre priemyselné použitie. Vodeodolnosť a prachuvzdornosť je v kategórii IP65. Displej je typu podsvietený grafický LCD, s maximálnym rozlíšením 4 5/6 digitov, maximálna zobrazená hodnota je ± 60000. Multimeter umožňuje meranie AC / DC napätí a prúdov, odporu, test diód, test spojitosti, meranie kapacity, frekvencie, striedy, teploty, vodivosti, porovnávací meranie, meranie relatívnych hodnôt, detekcia špičiek a záznam dát v počte až 20000 údajov. Prístroj umožňujú ukladanie dát do PC pomocou pripojenia cez adaptér USB s optickým oddelením, alebo pomocou Bluetooth. Súčasťou displeja je analógový ukazovateľ - bargraf s 61dílky. Multimeter obsahuje interné hodiny, ktoré zobrazujú čas a dátum, ktoré je možné automaticky priradiť uloženým vzorkam nameraných hodnôt v intervale 1sec až 1 hod, vrátane času počas ktorého sa má ukladať (až dni). Možnosť zaradenia dolnopriepustného filtra pre meranie na striedačoch a generátoroch. Možnosť dvojkanálového merania teplôt. Istenie prúdových rozsahov je vykonané rúrkovými tavnými poistkami (rozsah 10A poistkou FF 10A H / 1000V (10 x 38mm); rozsah mA/µA poistkou FF 800mA H / 600V (6 x 32mm)). Prístroj dokáže testovať svoje vlastné poistky (bez otvorenia prístroja). Napájanie multimetra je vykonané lítiovým akumulátorom 7,4V/2000mAh . Súčasťou balenia sú meracie káble s hrotmi v bezpečnostnej kategórii CAT III 1000V a CAT IV 600V.

Parametre produktu :

- plne vyhovuje norme IEC / EN61010-1, a má dvojitú izoláciu
- zaradený do kategórie CAT III 1000V - vnútorné el. inštalácie vrátane trojfázových rozvodov
- zaradený do kategórie CAT IV 600V - vonkajšie el. inštalácie (istiacie prvky, začiatok vnútornej inštalácie)
- typ displeja farebný (64K color), grafický TFT LCD 3,5 "s maticou bodov 320 x 240 pixelov
- maximálna zobrazenie displeja je 60000,
- zobrazenie displeja pre meranie frekvencie 60000
- zobrazenie pre meranie kapacity 6000
- nastavenie rozsahov automatické alebo manuálne
- vysoká presnosť
- meracie rozsahy AC napätie (striedavého) - 60 mV / 1000 V pre frekvencie 45Hz až 100kHz
- meracie rozsahy AC prúdu (striedavého) - 600 uA / 10 A pre frekvencie 45Hz až 10kHz
- meracie rozsahy DC napätia (jednosmerného) - 60 mV / 1000 V
- meracie rozsahy DC prúdu (jednosmerného) - 600 uA / 10 A
- meracie rozsahy AC + DC (striedavé napätie s jednosmernou zložkou) - 60mV / 1000V
- meracie rozsahy AC + DC (striedavý prúd s jednosmernou zložkou) - 600uA / 10A
- meracie rozsahy odporu - 600 ? / 60 MOhm
- meracie rozsahy kapacity kondenzátorov - 6.00 nF / 60.00 mF
- meracie rozsahy merania frekvencie 60 Hz až 60 MHz
- generátor obdĺžnikového signálu 0,5Hz až 4800Hz
- merací rozsah striedy 10% až 99% (10Hz až 2kHz)
- merací rozsah šírky pulzu 0 až 250,0ms
- merací rozsah vodivosti 60nS
- merací rozsah teploty -40 ° C ~ 1000 ° C, (s dodávanými termočlánky K typu nikel-chróm-nikel-kremík len do + 230 ° C)
- analógová stupnica Bargraf, 61 dielikov
- TRMS, meranie efektívnych hodnôt napätia st. napätí a prúdov
- počas merania striedavých napätí je možné na podružnom displeji merať aj frekvenciu alebo striedku napätia
- na podružnom displeji je možné merať aj striedavú zložku nasuperponovanou na jednosmernom napätí
- datalogging 20000 hodnôt
- mód relatívneho merania
- možnosť merania v logaritmických hodnotách dBV a dBm, so súčasným zobrazením napätia na sekundárnom displeji vo V
- možnosť nastavenia ukladania vzoriek nameraných hodnôt v intervale 1sec až 1 hod, vrátane času počas ktorého sa má ukladať (až dni)
- meranie špičiek MAX a MIN s odozvou 1ms
- indikácia zlého zapojenia
- indikácia slabej batérie
- automatické vypnutie (uspanie pri nečinnosti, doba nečinnosti možné nastaviť v MENU)
- ochrana napäťových vstupov proti preťaženiu
- ochrana prúdových vstupov rýchlymi tavnými poistkami
- vstupná impedancia 10M?
- test diód a polovodičových prechodov napätím 0 až 3V
- napájanie akumulátorom LiIon 7,4V / 2000mAh
- dodaný USB kábel s prevodníkom, softvér je možné stiahnuť zo stránok výrobcu: https://meters.uni-trend.com/product/ut181a/
- možnosť dokúpenia Bluetooth adaptéra UT-D08
- dodaný nabíjací zdroj DC 10V / 500mA s príslušenstvom
- je možné aj meranie v elmag. poli o intenzite 1V / m s dodatočnou chybou 5%


Technické parametre :
( Presnosť je definovaná pri teplote 23°C ± 5°C a relatívnej vlhkosti menšej alebo rovnej 75%, odporúča sa kalibrácia 1x ročne )

- Meranie DC napätia ( vstupná impedancia je 10M? ) :
         ( Rozsah / rozlíšenie / presnosť )
60.00 mV / 1µV / ± 0.025 % + 20
600.00 mV / 10µV / ± 0.025 % + 5
6.0000 V / 0.1 mV / ± 0.025 % + 5
60.000 V / 1mV / ± 0.025 % + 5
600.00 V / 10mV / ± 0.03 % + 5
1000.0 V / 0.1V / ± 0.03% + 5

- Meranie AC napätia ( vstupná impedancia cca 10M? ; 45Hz až 1kHz ; 1kHz až 10kHz ; 10kHz až 20kHz ; 20kHz až do 100kHz ) :
                 ( Rozsah / rozlíšenie / presnosť do 1kHz / presnosť do 10kHz / presnosť do 20kHz / presnosť do 100kHz )
60.00 mV / 1µV / ± 0.6 % +60 / ± 1.2 % + 60 / ±3 % + 60 / ±4 % + 60
600.00 mV / 10µV / ± 0.3 % +30 / ± 1.2 % + 40 / ±3 % + 40 / ±4 % + 40
6.0000 V / 0.1 mV / ± 0.3 % +30 / ± 1.2 % + 40 / ±3 % + 40 / ±4 % + 40
60.000 V / 1mV / ± 0.3 % +30 / ± 1.2 % + 40 / ±3 % + 40 / ±4 % + 40
600.00 V / 10mV / ± 0.3 % +30 / ± 1.2 % + 40 / ±3 % + 40 / len orientačne
1000.0 V / 0.1V / ± 0.6% + 30 / ± 3 % + 40 / ±6 % + 40 / len orientačne


- Meranie napätia AC+DC ( vstupná impedancia cca 10M? ; 45Hz až 1kHz ; 1kHz až 10kHz ; 10kHz až 35kHz ) :
                ( Rozsah / rozlíšenie / presnosť do 1kHz / presnosť do 10kHz / presnosť do 35kHz)
60.00 mV / 1µV / ± 1 % +80 / ± 3 % + 40 / ±6 % + 60
600.00 mV / 10µV / ± 1 % +80 / ± 3 % + 40 / ±6 % + 40
6.0000 V / 0.1 mV / ± 1 % +80 / ± 3 % + 40 / ±6 % + 40
60.000 V / 1mV / ± 1 % +80 / ± 3 % + 40 / ±6 % + 40
600.00 V / 10mV / ± 1 % +80 / len orientačne / len orientačne
1000.0 V / 0.1V / ± 1.2 % + 80 / len orientačne / len orientačne

- Meranie DC prúdu :
( Rozsah / rozlíšenie / presnosť )
600.0 uA / 0.01 uA / ± 0.25 % + 20
6000.0 uA / 0.1 uA / ± 0.25 % + 2
60.000 mA / 1uA / ± 0.7 % + 2
600.0 mA / 10uA / ± 0.15% + 2
6.000 A / 0.1mA / ± 0.5 % + 3
10.000 A / 1m A / ± 0.5 % + 2


- Meranie AC prúdu ( 45Hz až 1kHz ; 1kHz až 10kHz ) :
( Rozsah / rozlíšenie / presnosť do 1kHz / presnosť do 10 kHz)
600.00 uA / 0.01 uA / ± 0.6 % + 40 / ± 1.2 % + 40
6000.0 uA / 0.1 uA / ± 0.6 % + 20 / ± 1.2 % + 40
60.000 mA / 1µA / ± 0.6 % + 40 / ± 1.2 % + 40
600.00mA / 10µA / ± 0.6 % + 20 / ± 1.2 % + 40
10.000A / 1m A / ± 1 % + 2 / ± 3 % + 40

- Meranie prúdu AC+DC ( 50Hz až 1kHz ; 1kHz až 10kHz ) :
         ( Rozsah / rozlíšenie / presnosť do 1kHz / presnosť do 10 kHz )
600.00 uA / 0.01 uA / ± 0.8 % + 40 / ± 2 % + 40
6000.0 uA / 0.1 uA / ± 0.8 % + 20 / ± 2 % + 40
60.000 mA / 1µA / ± 0.8 % + 40 / ± 2 % + 40
600.00mA / 10µA / ± 0.8 % + 20 / ± 2 % + 40
10.000A / 1m A / ± 1.2 % + 20 / ± 3 % + 40

- Meranie odporu a vodivosti :
          ( Rozsah / rozlíšenie / presnosť )
600.00 ? / 0.01 ? / V režime REL: ± 0.05% + 10
6.0000 k? / 0.1 ? / ± 0.05 % + 2
60.000 k? / 1? / ± 0.05 % + 2
600.00 k? / 1? / ± 0.05 % + 2
6.0000 M? / 0.1k? / ± 0.3% + 10
60.000 M? / 1 k? / ± 2 % + 10
60.00nS / 0.01nS / ± 2 % + 10 ( S = jednotka Siemens )

- Meranie kapacity kondenzátorov :
                  ( Rozsah / rozlíšenie / presnosť )
6.000 nF / 1 pF / ± 3.0 % + 10
60.00 nF / 10pf / ± 2.5 % + 5
600 nF až 600 µF / 0.1 nF až 0.01 µF / ± 2 % + 5
6 mF / 1 µF / ± 5 % + 5
60 mF / 10 µF / Není specifikováno

- Meranie frekvencie, striedy a periódy ( šírky pulzu ) :
                         ( Rozsah / rozlíšenie / presnosť )
60.000 Hz / 0.001 Hz / ± 0.02 % + 8
600 Hz až 60 MHz / 0.01 Hz až 0.001 MHz / ± 0.01 % + 5
10 % až 90 % ( 10Hz až 2kHz ) / 0.01 % / ± 1.2 % + 30
250ms / 1µs až 0.1ms / ± 1.2 % + 30



- typ displeja: farebný (64K color) TFT LCD, s maticou bodov 320 x 240 px
- počet digitov : 60000
- analógový riadok : 61 segmentov
- napájanie : akumulátorom LiIon 7,4V / 2000mAh
- istenie rozsahu 10A poistkou FF 10A H / 1000V (10 x 38mm)
- istenie rozsahu mA / uA poistkou FF 800mA H / 1000V (6 x 32mm)
- rozmery prístroja : 225 x 103 x 59 mm
- hmotnosť : cca 638 g (vrátane batérie)
- pracovná teplota : -20 ° C až 50 ° C
- pracovná relatívna vlhkosť pri 0 ° C až 30 ° C menej alebo rovné 80%; pri 30 ° C až 40 ° C menej alebo rovné 75%; pri 40 ° C až 50 ° C menej alebo rovné 45%;
- pracovná nadmorská výška 0 až 2000m
- skladovacia teplota : - 30 ° C až 60 ° C
- možnosť dokúpenia Bluetooth adaptéra UT-D07 pre prenos hodnôt do PC
- prístroj plní štandardy :
     cETLus, CAT III 1000V, CAT IV 600V, dvojitá izolácia, ochrana proti preťaženiu napätím väčším ako 1000V
     EN 61326-1: 2013; EN 61326-2-2: 2013
     EN 61010-1: 2010; EN 61010-2-030: 2010; EN 61010-2-033: 2012
     Vyhovuje normám UL STD .: 61010-1, 61010-2-030
     Certifikované podľa CSA STD. C22.2 č. 61010-1, 61010-2-030, 61010-2-033

- Výrobca: UNI-TREND
- www.uni-t.cz


Obsah balenia:

- multimeter UT181A s úložným pláteným obalom
- akumulátor LiIon 7,4V / 2000mAh - v prístroji
- poistka F1 : FF 800 mA H 1000 V (6 x 32mm) - v prístroji
- poistka F2 : FF 10 A H 1000 V (10 x 38mm) - v prístroji
- 1x USB kábel s opto-el. prevodníkom
- 2 x termočlánok typu K (nikel-chróm-nikel-kremík) do teplôt + 230 ° C)
- 1 pár meracích káblov s hrotmi v kategórii CAT III 1000V, CAT IV 600V
- 1x teplotný konektor
- 1x nabíjací konektor
- nabíjací zdroj DC 10V / 500mA
- návod na použitie český, slovenský a anglický
