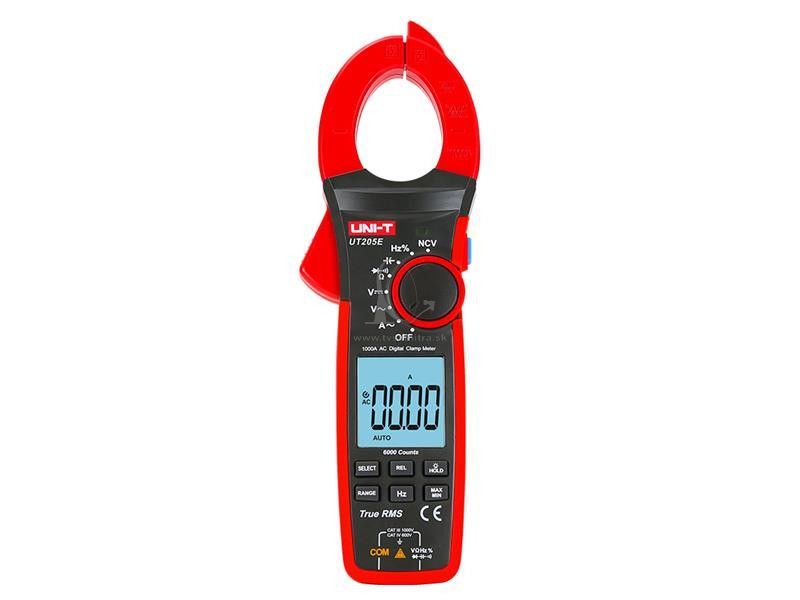

Multimeter UNI-T UT205E kliešťový

Multimeter UNI-T UT205E klešťový
Digitálny kliešťový merač UT205E slúži na meranie striedavých a jednosmerných napätí do 1000V, AC prúdov do 1000A a frekvencie u nízkeho napätia (nn) do 1000V v rozmedzí 40Hz až 400Hz a u prúdu do 1000A v rozmedzí 40Hz až 60Hz a u malého napätia (mn) 10Hz až 1MHz. Na všetkých rozsahoch má ochranu pred väčším napätím ako 1000V a zvukový a optický alarm. Štvormiestny viac segmentový displej s rozmerom 43 x 45 mm má zadné podsvietenie a rýchlu obnovovaciu frekvenciu (3krát / s). Maximálna zobraziteľná hodnota 6000. Roztvorenie čeľustí umožňuje meranie na kábloch s priemerom až 42mm. Bezkontaktné snímanie elektrického poľa (NCV) umožňuje detekovať vodiče pod napätím. Priložená sonda - kryt hrotov na testovacích kábloch umožňuje meranie na rozvodoch nn v kategórii CAT III bez nebezpečenstva vzniku oblúku. Bez krytov na hrotoch možno merať testovacími káble len na rozvodoch nn kategórie CAT II (napríklad zásuvky 230V). Snímačom je citlivá indukčná prúdová slučka. Napájacie batérie 3ks 1,5V R03. Príkon merača je cca 1,8 mA. Prístroj má funkciu automatickej úspory energie - po 15tich minútach prechádza do režimu spánku, kedy má spotrebu len <50uA, čo účinne predlžuje životnosť batérie. Funkciu úspory energie možno vypnúť.


Parametre produktu:

- meranie AC/DC napätia a AC prúdu, odporu, diód, spojitosti, kapacity
- automatické zobrazenie polarity
- meranie frekvencie prúdov v rozsahu 40 až 60Hz a nízkych napätí (nn) do 1000 V v rozsahu 40 až 400Hz
- meranie frekvencie malého napätia (mn) v rozsahu 10Hz až 1MHz
- meranie kapacít 60nF až 60mF
- pomerové (relatívna) meranie napätia a kapacít
- viac segmentový displej a zvukový / vizuálny alarm
- ochrana pred napätím väčším než 1000V naprieč rozsahy
- funkcia NCV - bezkontaktné detekcia vodičov pod napätím
- funkcia merania frekvencie / pracovného cyklu
- možnosť voľby automatického alebo manuálneho prepínania rozsahov
- zabudovaná svietidlo
- presnosť merania prúdov a napätí je garantovaná pri využívaní rozsahu v rozmedzí 5% až 100% rozsahu, pri hodnote <=5% rozsahu je potrebné zmeniť rozsah


Technické parametre:

1. Meranie AC prúdu (rozsahy / rozlíšenie / presnosť):

60,00A / 0,010A / 40Hz ~ 400Hz ±(2,0%+9)
600,0A / 0,100A / 40Hz ~ 400Hz ±(2,0%+5)
1000,0A/ 1A / 40Hz ~ 400Hz ±(2,0%+5)
- presnosť monitorovanie kmitočtu pri meraní AC prúdu v rozmedzí 40 až 60Hz je ± (0,1% + 3) pri rozlíšení 0,1 Hz
- ochrana proti preťaženiu pri 1000A


2. Meranie AC napätie (rozsah / rozlíšenie / presnosť):

6,000V / 0,001V / 40Hz ~ 400Hz ±(1,2%+3)
60,00V / 0,010V / 40Hz ~ 400Hz ±(1,2%+3)
600,0V / 0,100V / 40Hz ~ 400Hz ±(1,0%+8)
1000,0V / 1V / 40Hz ~ 400Hz ±(1,0%+8)
- presnosť monitorovanie kmitočtu pri meraní AC napätie v rozmedzí 40Hz až 400Hz ± (0,1% + 3) pri rozlíšení 0,1 Hz
- ochrana proti preťaženiu pri 1000Vrms
- vstupná impedancia cca 10MG?


3. Meranie DC napätia (rozsah / rozlíšenie / presnosť):

600,0mV / 0,100mV / ±(0,8%+3)
6,000V / 0,001V / ±(0,5%+3)
60,00V / 0,010V / ±(0,5%+3)
600,0V / 0,100V / ±(0,5%+3)
1000,0V / 1V / ±(0,5%+3)
- ochrana proti preťaženiu pri 1000Vrms
- vstupná impedancia cca 10MG?


4. Meranie odporu
(Rozsah / rozlíšenie / presnosť):
600,0? / 0,1? / ±(1,0%+3)
6,000k? / 0,001k? / ±(1,0%+2)
60,00k? / 0,01k? / ±(1,0%+2)
600,0k? / 0,1k? / ±(1,0%+2)
6,000M? / 0,001M? / ±(2,0%+8)
60,00M? / 0,01M? / ±(2,0%+8)
- ochrana proti preťaženiu pri 1000Vrms
- napätie otvoreného obvodu cca 1V


5. Kontrola spojitosti obvodov:

- pri nameranom odpore menšom ako 30? signalizácia súvislého obvode zaznie bzučiak
- pri nameranom odporu väčšom než 70? signalizácia rozpojeného obvode neznie bzučiak
- neistota v rozmedzí 31? až 69?
- napätie otvoreného obvodu asi 1,0 V
- meranie od rozsahu 600?, s rozlíšením 0,1?
- ochrana proti preťaženiu pri 1000 Vrms


6. Meranie diód:

- v priepustnom smere je úbytok napätia polovodičového prechodu menší alebo rovný 2V
- pre kremíkový prechod je typický úbytok napätia 0,5 až 0,8V
- napätie otvoreného obvodu asi 3,0V
- meranie od rozsahu 6,000V, pri rozlíšení 0,001V


7. Meranie kapacity
(rozsahy / rozlíšenie / presnosť):
60,00nF / 0,01nF / ±(4,0%+25)
600,0nF / 0,1nF / ±(4,0%+5)
6,000uF / 0,001uF / ±(4,0%+5)
60,00uF / 0,01uF / ±(4,0%+5)
600,0uF / 0,1uF / ±(4,0%+5)
6,000mF / 0,001mF / ±10,0%+9
60,00mF / 0,01mF / ±10,0%+9
- ochrana proti preťaženiu pri 1000Vrms


8. Meranie frekvencie a Pracovný cyklus (plnenie)
(Rozsahy / rozlíšenie / presnosť):

frekvencia: 10Hz až 1MHz / 0,01Hz až 1kHz / ± (0,1% + 3)
plnenia: 10% až 99,0% / 0,1% / ± (2,6% + 7)

- Poznámka 1) Citlivosť merania:
10Hz až 100kHz: 250mVrms <= vstupné amplitúda <= 20V RMS
100kHz až 10MHz: 600mV RMS <= vstupné amplitúda <= 20V RMS

- Poznámka 2) Meranie plnenia (pracovného cyklu) je použiteľné iba pre štvorcovú vlnu 10Hz až 10kHz:
2Vpp <= vstupné amplitúda <= 20V p-p

- ochrana proti preťaženiu pri 1000 Vrms


9. Bezkontaktné snímanie elektrického poľa (NCV):

- umožňuje detekovať vodiče pod napätím - ako sa zvyšuje intenzita detegovaného napätia, a s vyššou hodnotou sa spustí bzučiak a LED začne blikať.


Ďalšie parametre:

- meranie maximálnych a minimálnych hodnôt: áno
- meranie v relatívnom (pomerovom) režimu pre meranie napätia a kapacity: áno
- zadržanie dát (HOLD): áno
- indikácia slabej batérie: áno
- automatické vypnutie napájanie: áno
- napájanie batérie 1,5 V (R03): 2ks
- veľkosť podsvieteného displeja: 43 x 45 mm
- rozmery výrobku: 272 x 81 x 43,5 mm
- čistá hmotnosť produktu: 447g
- farba výrobku: červená a sivá


Obsah balenia:

- kliešťový multimeter UT205E: 1ks
- testovacie káble: 1 pár
- batérie 1,5 V (R03): 3ks
- návod na použitie: 1ks


Veľkoobchodné balenie:

- štandardné množstvo na kartón: 10ks
- štandardné rozmery kartónu: 355 mm x 330 mm x 315 mm
- štandardná hrubá hmotnosť kartónu: 7,1 kg


VÝROBCA: UNI-TREND
https://www.uni-trend.com/
