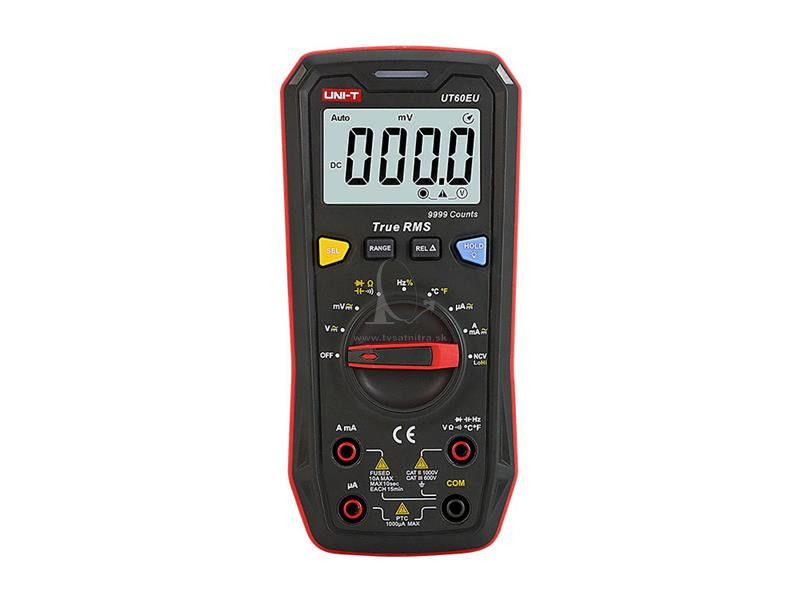

Multimetr UNI-T UT60EU

Prístroj UT60EU je digitálny multimeter s rozsahom displeja 9999, ktorý umožňuje meranie skutočných efektívnych hodnôt RMS napätia a prúdov s automatickou aj manuálnou voľbou rozsahov. Na všetkých rozsahoch má ochrany proti preťaženiu 1000V rms, prúdový rozsah je chránený trubičkovou poistkou 10A/1000V, 6,35 x 32mm. Ak sa pri meraní napätia a prúdov blížite hraničným hodnotám >=990,0V / >=9,900A, zaznie alarm a pri prekročení medzných hodnôt sa zobrazí znak "OL". Ďalej umožňuje meranie odporu, kapacity, teploty, frekvencie, pracovného cyklu, spojitosti obvodov a polovodičových prechodov. Optimalizovaný je obvod pre bezkontaktné meranie elektrického poľa v dvoch podrozsahoch. Multimeter je vybavený moderným procesorom s rýchlym analógovo digitálnym prevodníkom (prevod 3krát/s).

Celá konštrukcia multimetra je vybavená odolným krytom s dvojitou izoláciou a má európsku certifikáciu CE a spĺňa bezpečnostnú klasifikáciu CAT II 1000V/CAT III 600V. Prístroj je vhodný ako pre prácu v laboratóriu alebo dielni, tak aj pre bežnú elektrikársku prax. Je napájaný bežnými batériami 3 ks x 1,5 V, AAA, ktoré vďaka nízkej spotrebe vydržia až 500 hodín.

Parametre produktu :

- rozsah podsvieteného displeja: 9999
- meranie napätia: do ±1000V / DC / AC rms
- meranie prúdov: do ± 10A / DC / AC rms
- meranie odporov: do 99,99M?
- meranie kapacít: do 9,999mF
- meranie teploty: s dodanou sondou typu K do 250°C
- meranie frekvencie: do 9,999MHz
- meranie pracovného cyklu: do 1kHz
- režimy merania: auto / manual / REL / RMS / HOLD / NCV EFLo / NCV EFHi
- meranie spojitosti obvodov
- meranie polovodičových prechodov
- bezkontaktné meranie NCV
- optické aj akustické alarmy
- ochrana napäťových vstupov proti preťaženiu nad 1000V
- ochrana prúdového vstupu 10A rýchlou tavnou poistkou
- vstupná impedancia cca 10M? pre DCV, na rozsahu DCmV potom 3G?
- napájanie: 3 x 1,5 V, AAA
- spotreba v nízka spotreba energie pri meraní: asi 2 mA
- spotreba v režime spánku: < 30 uA
- činnosť na jednu sadu batérií: 500 hodín
- indikácia slabej batérie: áno
- automatické vypnutie ( uspanie pri nečinnosti ): áno, po 15 minútach


Technické parametre:

- Meranie DC napätia ( vstupná impedancia je na rozsahu DCmV asi 3G?, na ostatných rozsahoch 10M? ):
(rozsah / rozlíšenie / presnosť)
9,999 mV / 0,001mV / ± (0,7 % + 8)
99,99 mV / 0,01 mV / ± (0,7 % + 8)
999,9 mV / 0,1 mV / ± (0,5 % + 3)
9,999 V / 0,001 V / ± (0,5 % + 3)
99,99 V / 0,1 V / ± (0,5 % + 3)
999,9 V / 0,1 V / ± (0,5 % + 3)
- Maximálne vstupné napätie: ±1000V, alarm znie pri 990,0V, "OL" sa zobrazí pri >1000V.
- Ochrana proti preťaženiu 1000V RMS (DC/AC)


- Meranie AC napätia ( vstupná impedancia cca 10M?, ):
( rozsah / rozlíšenie / presnosť v rozsahu 40Hz až 400Hz, sinus RMS )
9,999 mV / 0,001mV / ± (1 % + 3)
99,99 mV / 0,01 mV / ± (1 % + 3)
999,9 mV / 0,1 mV / ± (0,8 % + 3)
9,999 V / 0,001 V / ± (0,8 % + 3)
99,99 V / 0,1 V / ± (0,8 % + 3)
999,9 V / 0,1 V / ± (0,8 % + 3)
- Maximálne vstupné napätie: AC1000V, alarm znie pri 990,0V, "OL" sa zobrazí pri >1000V.
- Ochrana proti preťaženiu 1000V RMS (DC/AC)


- Meranie DC prúdu:
( rozsah / rozlíšenie / presnosť )
999,9 uA / 0,1 uA / ± (0,8 % + 3)
999,9 mA / 0,1 mA / ± (1,0 % + 3)
9,999 A / 0,001 A / ± (1,0 % + 3)
Alarm zaznie pri >=9,900A, pri >10,00 A sa zobrazí "OL"
Ochrana proti preťaženiu: 1000V RMS, rýchla tavná poistka 10A


- Meranie AC prúdu:
(rozsah/rozlíšenie/presnosť v rozsahu 40Hz až 400Hz)
999,9 uA / 0,1 uA / ± (1,0 % + 3)
999,9 mA / 0,1 mA / ± (1,2 % + 3)
9,999 A / 0,001 A / ± (1,2 % + 3)
Alarm zaznie pri >=9,900A, pri >10,00 A sa zobrazí "OL"
Ochrana proti preťaženiu: 1000V RMS, rýchla tavná poistka 10A


- Meranie odporu:
( rozsah / rozlíšenie / presnosť )
999,9 ? / 0,1 ? / ± (0,8 % + 2)
9,999 k? / 0,001 k? / ± (0,8 % + 2)
99,99 k? / 0,01 k? / ± (0,8 % + 2)
999,9 k? / 0,1 k? / ± (0,8 % + 2)
9,999 M? / 0,001 M? / ± (1,5 % + 3)
99,99 M? / 0,01 M? / ± (2,0 % + 5)
Ochrana proti preťaženiu 1000V


- Meranie kapacity kondenzátorov:
( rozsah / rozlíšenie / presnosť )
9,999 nF / 0,001 nF / ± (4 % + 10)
99,99 nF / 0,01 nF / ± (4 % + 5)
999,9 nF / 0,01 nF / ± (4 % + 5)
9,999 µF / 0,001 µF / ± (4 % + 5)
99,99 µF / 0,01 µF / ± (4 % + 5)
999,9 uF / 0,1 uF / ± (4 % + 5)
9,999 mF / 0,001 mF / ± (10 %)
Pre kapacity <=100nF použite režim REL
Ochrana proti preťaženiu 1000V


- Meranie kmitočtu:
( rozsah / rozlíšenie / presnosť )
99,99 Hz až 9,999 MHz / 0,01 Hz až 0,001 MHz / ± (0,1 % + 5)
Ochrana proti preťaženiu 1000V RMS (DC/AC)


- Meranie pracovného cyklu pre obdĺžnikové vlny <=10kHz:
( rozsah / rozlíšenie / presnosť )
0,1 až 99,9 % / 0,1 % / ± (3% + 5)
Ochrana proti preťaženiu 1000V RMS (DC/AC)


- Test diód:
napätie na svorkách bez záťaže asi 3,3 V
úbytok napätia na dobrom kremíkovom prechode je 0,5 až 0,8 V
rozlíšenie merania 0,001 V


- Test spojitosti obvodov:
tón bzučiaka nebude znieť, ak je odpor väčší ako 30 ?
tón sa rozoznie, ak je odpor menší ako 30 ?
Ochrana proti preťaženiu 1000V RMS (DC/AC)


- Meranie teploty:
( rozsah / rozlíšenie / presnosť )
-40 °C až 0 °C / 1 °C / ± 4 °C
0°C až 100°C / 1°C / ± (1,0% + 5)
100 °C až 1000 °C / 1 °C / ± (2,0 % + 5)

-40°F - 32°F / 1°F / ± 5°F
>32°F - 212°F / 1°F / ± (1,5% + 5)
>212°F - 1832°F / 1°F / ± (2,5% + 5)
Termočlánok typu K v príslušenstve je použiteľný iba na meranie teploty nižšej ako 250°C/482°F.
Ochrana proti preťaženiu 1000 V RMS (DC/AC)


Všeobecné charakteristiky:

- pracovná teplota okolia: 0 °C až 40 °C
- skladovacia teplota: -10°C – 50°C (14°F – 122°F)
- pracovná relatívna vlhkosť: <=75% (0°C až 30°C) , <=50% (30°C až 40°C)
- pracovná nadmorská výška: 0 až 2000m
- prostredie použitia: vnútorné použitie
- odolnosť proti EMC: pre rádiofrekvenčné pole 1V/m
- napájanie : 3 x 1,5 V, AAA
- displej LCD: 73 mm x 50 mm s podsvietením, 2 stupne jasu, alebo vypnuté
- farba výrobku : červená a šedá
- čistá hmotnosť výrobku: 290 g
- hmotnosť výrobku: asi 400g (vrátane batérií)
- veľkosť výrobku : 169 x 81 x 46 mm


Obsah individuálneho balenia:

- multimeter UT60EU s úložným obalom: 1ks
- batéria 1,5 V, AAA: 3ks
- poistka F1 : F 10A /250V (6,35 x 32mm) - v prístroji: 1ks
- testovacie káble s hrotmi v kategórii CAT II 1000V/CAT III 600V: 1pár
- teplotná sonda: 1ks
- návod na použitie: 1ks


Veľkoobchodné balenie:

- štandardné množstvo v kartóne: 20ks
- rozmer štandardného kartónu: 420 x 320 x 300 mm


- Výrobca: UNI-TREND
- www.uni-t.cz
