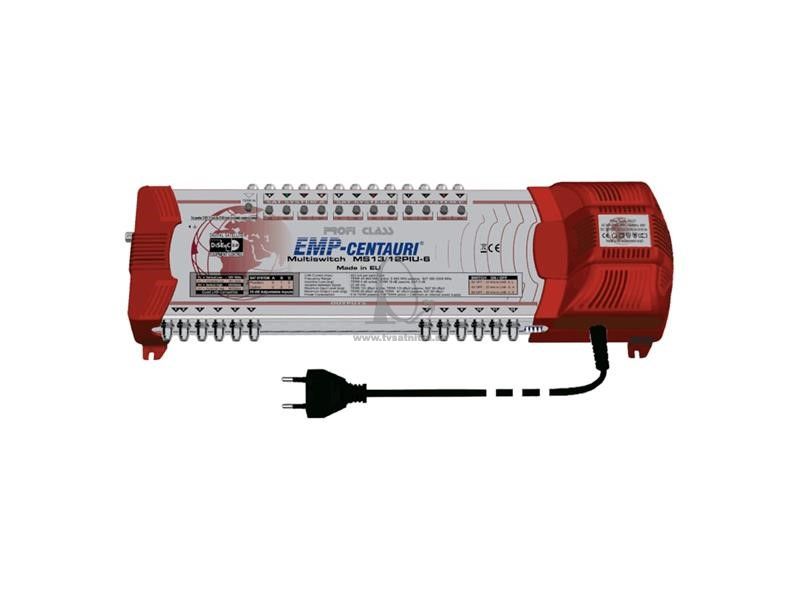

Multiprepínač pre 3 družice EMP-Centauri MS13/12PIU-6

Multiprepínač 1312, integrovaný zdroj, aktívny pasívny TV vstup. Multiswitch je určený na distribúciu pozemných a troch satelitných pozícií 12 polarizácií pre 12 účastníkov.

Multiprepínač pre 3 družice EMP-Centauri MS13/12PIU-6

Vlastnosti

1. 13 vstupov
2. 12 výstupov
3. Zabudovaný sieťový zdroj
4. Prepínateľný aktívny /pasívny terestriálny vstup. V pasívnom režime je signál vrátane spätného kanála prítomný aj v prípade výpadku napájania.
5. Možnosť zapnúť 22 kHz tone pre vstupy z horného pásma pomocou DIP prepínačov pre použitie s Quad LNB.
6. Napájanie terestriálneho vstupu 12V DC pre terestriálny zosilňovač (elektronická poistka, 150 mA max)
7. 15 dB atenuátory pre všetky vstupy
8. terminál pre uzemnenie šasi multiprepínača

Technická špecifikácia

1. Frekvenčný rozsah:

LNB vstupy: 950-2300 MHz

Ter. vstup: 40-862 MHz (aktívny), 5-862 MHz (pasívny)

Výstupy: 40-2300 MHz (aktívny), 5-2300 MHz (pasívny)

1. Ovládacie povely: DiSEqC povely alebo (10-14.5 / 15.5-20 V + 0/22 kHz + Tone Burst)
2. Pripojovací útlm:

950-2300 MHz 0 dB priem.

5-862 MHz (pasívny) 26 dB priem.

40-862 MHz (aktívny) 0 dB priem.

1. Oddelenie SAT vstupov:

Medzi V/H polarizáciami 20 dB min.

Medzi dolným a horným pásmom 20 dB min.

Medzi SAT systémami A a B 25 dB min.

1. Max. vstupná úroveň*: Sat. 85 dBµV priem; Ter. 110 dBµV priem. (pasívny), 85 dBµV priem. (aktívny)
2. Max. výstupná úroveň*: Sat. 85 dBµV priem.; Ter.: 84 dBµV priem. (pasívny), 85 dBµV priem. (aktívny)
3. Spotreba energie:

z každého prijímača: 75 mA (18 V)

zo zabudovaného zdroja: 4,5 W (pasívny ter. vstup), 8 W (aktívny ter. vstup) + LNB

1. Rozmery (š,h,v [cm]): 47.0 x 15.2 x 8.7 cm (dĺžka napájacieho kábla 130 cm)
2. Prevádzkové podmienky: –30 °C - +70 °C
