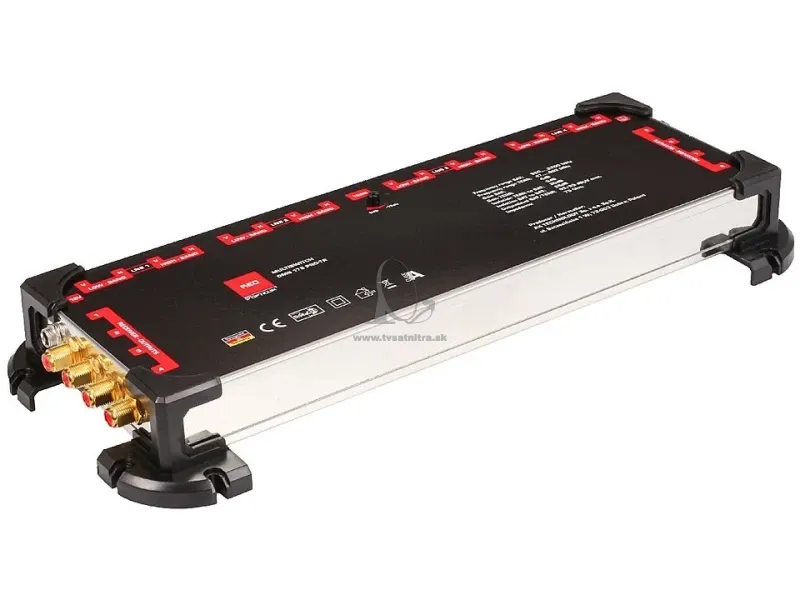

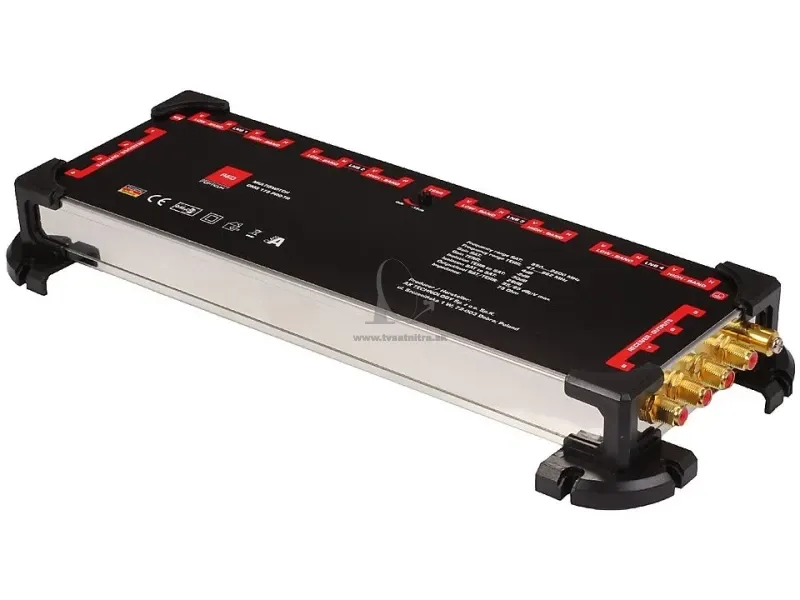

MULTISWITCH OPTICUM OMS TR 17/8 PLATINIUM LINE
- Obj. čislo: TVSNR-030948
- značka: opticum
satelit DVB-S2 z ľubovoľných štyroch satelitov
pozemné DVB-T2
pripojenie k 8 satelitným tunerom
MULTISWITCH OPTICUM OMS TR 17/8 PLATINIUM LINE
Multiprepínač je určený na rozšírenie inštalácie vnútornej antény televízneho systému
- satelit DVB-S2 z ľubovoľných štyroch satelitov
- pozemné DVB-T2
- pripojenie k 8 satelitným tunerom
Pozlátené zásuvky výrazne znižujú straty signálu pri pripájaní anténnych káblov,
a žiadny oxidačný jav.
Multiprepínač automaticky rozpozná typ signálu, ktorý bude vysielaný do tunerov.
Inštalácia by mala brať do úvahy pripojenie multiprepínača k satelitnej parabole s priemerom nie menším
ako 1,0 m a Quattro konvertory a pozemnú TV anténu.
Satelitné a pozemné signály prichádzajúce z multiprepínača sú oddelené pomocou zásuviek
koncoví odberatelia.
Quattro prevodníky a účastnícke zásuvky sú dostupné v našom obchode.
Multiprepínač je napájaný z externého zdroja, takže odpadá
fenomén zvýšenej prevádzkovej teploty, ktorý je častou príčinou poškodenia zariadenia.
Pri inštalácii zariadenia vezmite do úvahy existujúce podmienky inštalácie týkajúce sa napájania:
- umiestnenie mimo vplyvu poveternostných podmienok
- ochrana pred prístupom neoprávnených osôb
- dostatočné vetranie
-
Pripojenie :
- jeden, dva, tri alebo štyri Quattro prevodníky
- DVB-T terestriálna anténa
- 8 satelitných tunerov
-
Technické údaje :
- Frekvenčný rozsah SAT: 950-2200 MHz
- Frekvenčný rozsah TER: 47-862 MHz
- Zisk SAT (950-2150 MHz): 4 dB

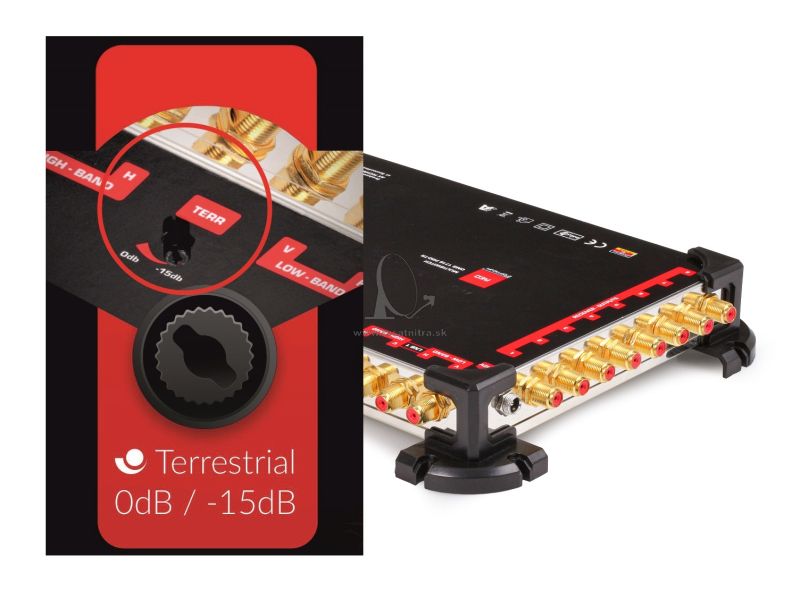

- Zosilnenie TER (47-862 MHz): -2 dB
- Oddelenie SAT-TER: 30 dB
- Oddelenie TER od SAT: 28 dB
- Rozdelenie medzi H/V polarizáciami: 25 dB
- Maximálna výstupná úroveň SAT: 95 dBuV
- Maximálna výstupná úroveň TER: 85 dBuV
- Vstupná/výstupná impedancia: 75 Ohm
- Prepínanie polarity/pásma: 13V/18V 13V/22kHz-18V/22kHz
- Sieťové napájanie: 230V AC 50Hz
- Prevádzková teplota: 0...+55 oC
- Rozmery: 326 x 135 x 42 mm (skutočné rozmery)
-
Sada obsahuje:
- Multiprepínač
- Napájanie Kľúč na zaskrutkovanie F konektora
- AC adaptér
- Originál balenie
