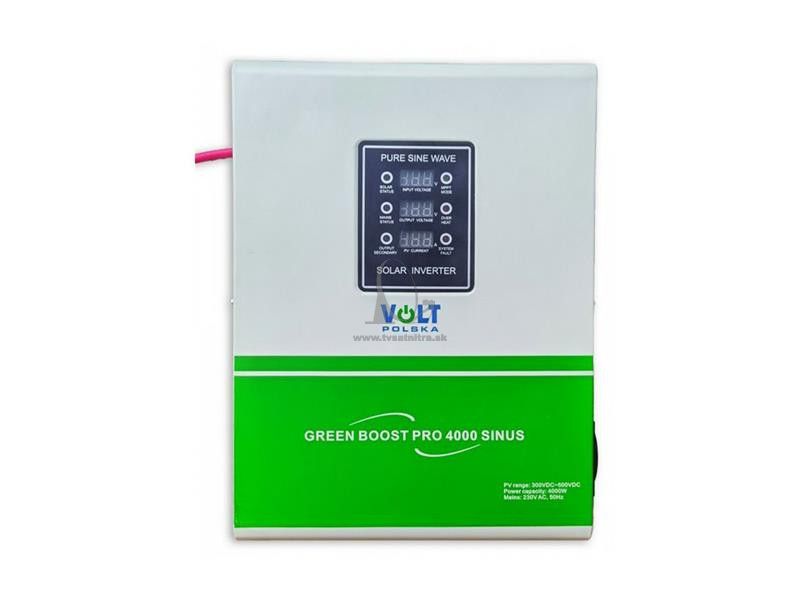

Solárny regulátor VOLT Green Boost Pro 4000 Sinus Bypass na ohrev vody

Solárny menič/regulátor MPPT VOLT GREEN BOOST PRE 4000 SINUS BYPASS 4kW (pre fotovoltaický ohrev vody)

Solárny menič slúži na napájanie vykurovacích zariadení, ako sú elektrokotle, ohrievače, vykurovacie rohože, elektrické priamotopy atď. priamo z fotovoltaických panelov bez použitia batériového úložiska.

Umožňuje pripojiť dva vykurovacie spotrebiče, napríklad dva kotly. Obaja sa budú ohrievať súčasne. Vďaka použitiu technológie MPPT maximalizuje využitie energie z fotovoltaických panelov a automaticky sa prispôsobuje príkonu spotrebiča.

Čím sa vyznačuje solárny striedač GREEN BOOST PRE 4000 SINUS BYPASS?

Multifunkčnosť (BYPASS) - striedač je možné pripojiť ako k solárnym panelom, tak k elektrickej sieti.

Čistý SINUS - striedač vytvára na svojom výstupe "sínusové" napätie. Týmto spôsobom môže napájať indukčné spotrebiče, ako je elektrické náradie, klimatizácia, chladničky, mrazničky atď.

Vstupné napätie 120 až 500V DC.
Výstupné napätie 70 až 245V AC / 50Hz.
Maximálny výkon 4000W.
Priebeh napätia čistá sínusovka.
MPPT/STABLE regulátor.
Zapojenie fotovoltaických panelov - sériové.
Ochrany - preťaženie, skrat, tepelná, prepäťová.
Hliníkový obal.
LED displej.
Aktívne chladenie ventilátorom.
Minimálny priemer kábla prívodného kábla od FV panelov je 4 mm2.

Ako funguje menič VOLT GREEN BOOST 4000?

Jednosmerný prúd produkovaný solárnymi panelmi nie je vhodný na priame napájanie vykurovacích zariadení. Menič ho prevádza na striedavý prúd, ktorý je možné použiť na napájanie vykurovacích zariadení. Panely musia byť zapojené do série s celkovým Vmp (napätím naprázdno) do 500 V. Imp prúd je 10A.

Solárny striedač GREEN BOOST PRO 4000 SINUS BYPASS má interný maximálny ochranný výkon, ktorý je 4kW, celkový výkon panelov by nemal prekročiť 4kW.

Obe zásuvky pracujú súčasne s výkonom až 4 kW (celkom). Green Boost umožňuje pripojiť dva vykurovacie spotrebiče, napríklad dva kotly. Obaja sa budú ohrievať súčasne.

2 režimy prevádzky

Režim STABLE - výstupné napätie je 230V AC (50Hz) a je udržované, keď je zo solárnych panelov získavaný dostatočný výkon. Ak je výkon z panelov príliš nízky, zariadenie nebude dodávať energiu do výstupných zásuviek.

Režimu MPPT - výstupné napätie môže oscilovať medzi 70-245V AC (50Hz), takže pri nízkom výkone zo solárnych panelov (slabé slnečné svetlo) bude dodávať energiu do výstupných zásuviek od 70V AC.

Aké zariadenie umožňuje menič napájať?

Elektrické kotly
Radiátory
Elektrické ohrievače
Elektrické rohože
Podlahové vykurovanie

Popis systému a dvoch výstupov

Systém je veľmi jednoduchý a funkčný. Je potrebné fotovoltaické panely, ktoré budú zapojené do série a ich celkové jednosmerné napätie (DC) bude v rozsahu od 120V do 500V a maximálnom výkone 4000W.

Pri detekcii napätia z fotovoltaických panelov sa striedač automaticky zapne. To bude potvrdené indikačnou LED diódou.

Po pripojení napätia z fotovoltaickej inštalácie (120 V - 500 V DC) striedač skontroluje prítomnosť spotrebičov. Obe zásuvky môžu pracovať súčasne. To vám umožní pripojiť a prevádzkovať dve vykurovacie zariadenia až do maximálneho výkonu systému 4000W.

Vďaka implementovanej funkcii MPPT sa menič automaticky prispôsobí výkonu ohrievača a nastaví jeho pracovný bod tak, aby energia prijímaná zo systému fotovoltaických panelov bola maximálna.

Ochrany

ochrana proti preťaženiu
ochrana proti skratu
tepelná ochrana (100 °C)
ochrana prepäťová

Zariadenie má navyše vnútornú ochranu maximálneho výkonu, ktorý je 4kW (celkový výkon panelov by nemal presiahnuť 4kW).

LED displej

Striedač Green Boost je vybavený LED displejom, ktorý užívateľa informuje o parametroch FV inštalácie:

SOLAR STATUS – keď je FV napätie väčšie ako 80% menovitého napätia zariadenia, indikátor sa rozsvieti. Inak bude blikať
PRIMÁRNY VÝSTUP – svieti, keď je zásuvka 1 funkčná
SEKUNDÁRNY VÝSTUP – svieti, keď je zásuvka 2 funkčná
PV VOLTAGE – skutočné vstupné napätie FV
PV CURRENT – aktuálny vstupný prúd PV
OUTPUT VOLTAGE – stav výstupného napätia, zobrazuje aktuálne výstupné napätie prevodníka
REŽIM MPPT – svieti, keď je zvolený prevádzkový režim MPPT
OVER HEAT – svieti, keď sa zariadenie prehrieva
SYSTEM FAULT – svieti, keď je FV napätie príliš vysoké, alebo striedač nefunguje správne (trvalé svetlo), alebo varuje pred preťažením (kontrolka bliká)

Koľko fotovoltaických panelov potrebujem?

Pri výbere fotovoltaických solárnych panelov dodržte niekoľko zásad. Pokiaľ budete vyberať typ a počet panelov, tak keď budete mať menej panelov tak s väčším napätím, keď viac panelov tak s nižším napätím. Pozor - nepodceňujte ochranu prepätím, odpojovač DC, poistkovú ochranu a uzemnenie.

Celkový výkon panelov by mal byť cca zhodný alebo vyšší ako je príkon špirály v bojleri. Je dôležité nepreťažovať špirálu vysokým napätím.

Pri nižšom výkone bude všetko fungovať tiež, ale zníži sa šanca na plné nahriatie čisto z panelov v zatiahnutých dňoch. Obzvlášť potom v zimnom období.

Počet panelov (zapojené v sérii/za sebou) voľte taký, aby panely v súčte poskytovali približne napätie špirály.

Často sa napr. používa 6ks 450Wp panelov, ktoré poskytujú pri max. výkone cca 42V
(6x42V = 252V, 6x450W = 2700W)

Maximálna napätie panelov (Vmax) bez zaťaženia (napätie naprázdno – Voc) nesmie ani v mraze, kedy je napätie znateľne vyššie, prekročiť maximálne dovolené vstupné napätie meniča!

Technické parametre:

Vstupné napätie (DC): 120V až 500V (Voc nesmie prekročiť max. povolenú hodnotu napätia na vstupe)
Výstupné napätie (AC): 70V až 245V
Priebeh výstupného napätia: čistá sínusovka
Frekvencia výstupného napätia: 50Hz
Maximálny výstupný výkon z regulátora: 4000W
Maximálny výkon FV panelov: 4000W
Maximálny prúd z FV panelov: 10 A
Napájací konektor (vstup): MC4
Výstupná zásuvka 230V: 2x
AC výstup: 2x zásuvka 230V AC
Pracovná teplota: –25 °C ~ +55 °C
Účinnosť: > 94%
Displej: LED
Výstražný systém: zvukové a svetelné signály
Pracovný režim: MPPT / STABLE
Chladenie: aktívny (ventilátor)
Stupeň krytia : IP21
Puzdro: hliník
Rozmery striedača: 311 × 232 × 140 mm
Hmotnosť striedača: 4.7 kg
Rozmery balenia: 400 × 330 × 205 mm
Hmotnosť balenia: 6 kg
Dĺžka napájacieho AC kábla: 80 cm
Dĺžka kábla s MC4 konektormi: 25 cm

Obsah balenia:

1x GREEN BOOST PRE 4000 SINUS
4x Skrutka + hmoždinka
1x Manuál

UPOZORNENIE:
Zariadenie smie inštalovať iba oprávnená osoba (osvedčenie z vyhlášky č. 50/1978 Zb. a elektromontér fotovoltaických systémov (26–014-H). Nesprávne nastavenie parametrov meniča môže viesť k jeho poškodeniu. Reklamácie z dôvodu nesprávneho nastavenia nemôžu byť akceptované.
