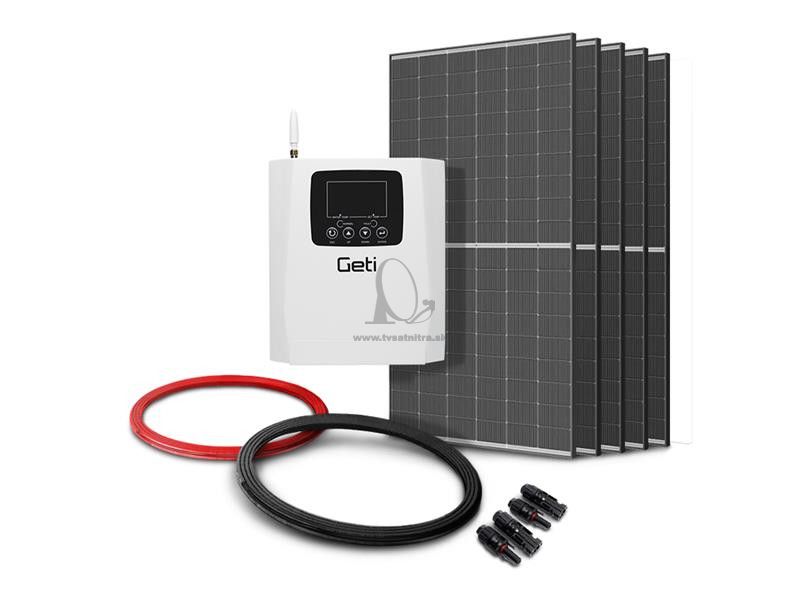

Zostava na solárny ohrev vody GETI GWH03W 2200Wp 5x PV TRINA

Súprava na jednoduchú inštaláciu ohrevu vody v bojleroch a ďalších zariadeniach.

Sada sa skladá z 5 panelov Trina Solar TSM-NEG9R.28, Vertex S+ Dual Glass N-Type s výkonom 440W každý, GETI kontroléra GWH03W 4000W a kompletné 25 metrov dlhé kabeláže s priloženými MC4 konektormi.

Invertor je vybaveným vzdialeným ovládaním a dozorom cez WiFi sieť , prehľadnou App., veľkým zrozumiteľným LED displejom, teplotným čidlom s dĺžkou 3m a nezávislým nastavením teploty pre ohrev vody tak z PV tak AC siete. Invertor GETI tiež disponuje funkciou núteného ohrevu. Funkcia je dostupná iba v aplikácii a jej prostredníctvom môžete v prípade potreby aktivovať ohrev zo siete. Invertor je kompatibilný s väčšinou bojlerov na trhu.

Upozornenie: Invertor GETI GWH je vhodný iba pre odporové záťaže s bimetalovým termostatom (nie je vhodný pre elektronikou riadené termostaty!)
Výstup invertora (L, N) nesmie byť pripojený k elektrickej sieti alebo uzemneniu! Výstup invertora nesmie byť zapojený do sústavy TN-C.

Systém je jednoduchý , vyžaduje iba pripojenie príslušného počtu fotovoltaických panelov o max. výkonu 4000 W s prevádzkovým napätím 160 ~ 420V DC, sieťového napätia 230C AC a prepojenie s odporovou záťažou, napr. vykurovacia špirála, elektrický bojler, elektrický radiátor alebo podlahové vykurovanie a istiacich prvkov.

Rovnosmerný prúd generovaný v paneloch, ktorý nemožno privádzať priamo do topných zariadení, sa v meničoch premieňa na striedavý prúd, ktorý možno použiť k napájaniu topných zariadení.

Maximálny výkon systému je 4000 W. Invertor má prioritný vstup z fotovoltaických panelov a pri nedostatku výkonu na týchto paneloch je systém zálohovaný napájaním zo sieťového napätia 230V AC.


- Ide o nadrozmerný tovar, na ktorý sa nevzťahuje doprava zadarmo. Doba dodania od vytvorenia objednávky sa môže predĺžiť o 3-4 pracovné dni.


Parametre produktu:

- ohrev vody pomocou odporovej záťaže (vykurovacia špirála, bojler)
- vzdialený dohľad prostredníctvom siete WiFi
- vzdialený monitoring
- Nútený ohrev vody zo siete na diaľku.
- teplotné čidlo
- nezávislé nastavenie teploty pre ohrev z PV a AC
- automatické prepínanie medzi sieťami (FV / sieť 230V AC)
- pracovné režimy: iba FV ako ostrovný systém alebo automatický režim FV + sieť
- tichý chod, ktorý zabezpečuje pasívne chladenie
- účinné sledovanie maximálneho výkonu na paneloch pomocou MPPT
- vysoká účinnosť > 99 %


Invertor GETI GWH03W je vybavený prehľadným LED displejom, ktorý užívateľa informuje o aktuálnych a nastavených hodnotách :

- indikácia ohrevu vody z FV panelov
- indikácia ohrevu vody zo siete 230V AC
- teplota vody (PV, AC) aktuálna a nastavená
- PV výkon
- PV napätie
- indikácia prevádzky
- indikácia chybového stavu

Technické parametre:

- vstupné napätie (VDC): 160 až 420 (VDC)
- vstupné napätie (VAC): 230 V AC
- výstupné napätie [VAC]: 0-260 V AC (VAC)
- maximálny výkon: 4000 W
- vstupný prúd z PV: 20A max.
- výstupný prúd AC: 20A max.
- typ záťaže: odporová s bimetalovým termostatom (nie je vhodný pro elektroniku s regulovaným termostatom!)
- hodnota odporovej záťaže nesmie byť nižšia než 13 Ohm
- funkcie MPPT: ÁNO
- Wifi: ÁNO
- pripojenie FV panelov: Sériové alebo sériovo paralelné
- prioritný vstup: FV panely
- záložný vstup: sieťový 230V AC
- pracovná teplota: -25 °C ~ + 55 °C
- účinnosť: > 99 %
- dĺžka teplotného senzora: 3m
- chladenie: pasívne
- ochrana proti skratu na vstupe
- ochrana proti prehriatiu
- vstupné pripojenie FV panelov: MC4 konektory
- vstupné pripojenie 230V AC: skrutkovacia svorka
- výstupné pripojenie 230V AC: skrutkovacia svorka
- materiál: Hliník + kov
- stupeň krytia: IP33
- rozmery d x š x v [mm]: 195 x 183 x 100 mm
- Hmotnosť: 2,35 kg

Fotovoltaický panel Trina Solar TSM-NEG9R.28, Vertex S+ Dual Glass N-Type

Technické parametre:

- jmenovitý výkon: 440 W
- typ: N-typ, Topcon, monokrystlický
- účinnost modulu: 22 %
- maximální proud (Imp): 18,14 A
- maximální napájecí napětí (Vmp): 44 V
- napětí naprázdno (Voc): 52,20 V
- zkratový proud (ISC): 10,67 A
- maximální systémové napětí: 1500 VDC (IEC)
- typ konektoru: MC4 / MC4 kompatibilní
- přední sklo: 1,6 mm tepelně zesílené sklo s vysokou průhledností
- stupeň krytí: IP68.
- počet buněk: 144
- rozměry: 1762 x 1134 x 30 mm
- hmotnost: 21,8 kg
- rám: anodizovaná hliníková slitina
- barva rámu: černá

VAROVANIE! Systém je určený iba pre záťaže odporového charakteru.

- Odporúčame, aby montáž a zapojenie vykonával iba elektrotechnik s príslušnou spôsobilosťou pre prácu s elektrickými zariadeniami a skúsenosti s fotovoltaickými systémami.

Súprava obsahuje:
5 FV panely Trina Solar TSM-NEG9R.28, Vertex S+ Dual Glass N-Type
Solárny kontrolér GETI GWH03W
Súprava káblov 25 metrov
Konektory MC4
inštrukcie na inštaláciu
